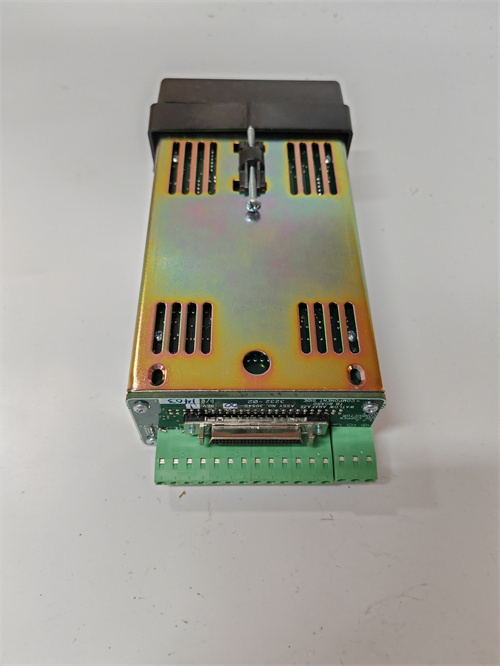

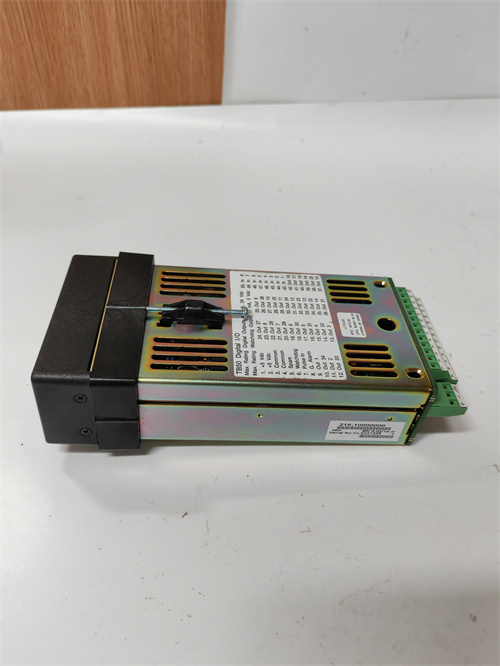

Watlow CLS216

1. 产品概述

2. 产品参数

2.1 核心温控规格

• 控制通道：16 路独立 PID 控制通道（支持加热 / 制冷双向控制）
• 传感器兼容：PT100/PT1000 RTD、K/J/T/E/R/S/B 型热电偶、热敏电阻（NTC/PTC）
• 温度范围：-200℃~+1800℃（依传感器类型而定）
• 控制精度：±0.1℃（稳态），温控波动 ±0.2℃
• PID 参数：自整定（Auto-tune）、手动整定，支持分段 PID 曲线

2.2 输入输出与通信参数

• 输入类型：16 路模拟输入（差分），支持通道间隔离
• 输出类型：可选继电器、SSR 驱动、4-20mA 模拟输出（每通道独立配置）
• 通信接口：Ethernet/IP、Modbus TCP/IP、RS485（Modbus RTU）、USB
• 数据记录：内置 8GB 存储，支持 1ms~1h 采样间隔，记录温度、报警、操作日志
• 报警功能：每通道独立上限 / 下限 / 偏差 / 速率报警，支持声光、继电器输出报警

2.3 环境与机械参数

• 工作温度：0℃~+55℃（运行），-20℃~+70℃（存储）
• 相对湿度：5%~95%（无冷凝，IP20 防护等级）
• 供电电压：100-240V AC（50/60Hz），宽电压输入
• 安装方式：19 英寸机架式安装（3U 高度），DIN 导轨安装可选
• 防护等级：IP20（模块本体）

2.4 认证与兼容性

• 认证资质：CE、UL/cUL、FCC Class A、RoHS
• 兼容系统：Watlow F4T/HMI 系列人机界面、Siemens WinCC、Allen-Bradley FactoryTalk、第三方 SCADA 软件
• 平均无故障时间（MTBF）：≥500,000 小时（基于 Telcordia 标准）

3. 优势与特性

1. 多通道同步控制：Watlow CLS216 集成 16 路独立 PID 控制通道，可实现多工位、多区域的温度同步控制，相比单通道控制器，大幅减少设备数量与布线复杂度，降低系统集成成本。
2. 高精度温控性能：±0.1℃的稳态控制精度与自整定 PID 算法，可快速适配不同负载特性（如加热管、制冷机组），确保温度稳定在设定值，满足半导体、精密热处理等高端制造的严苛要求。
3. 丰富通信与数据记录：支持 Ethernet/IP、Modbus 等主流工业协议，可无缝接入工厂自动化网络；内置 8GB 存储实现长期数据记录，便于工艺追溯与质量分析，满足 FDA、GMP 等合规要求。
4. 灵活输出配置：每通道可独立配置继电器、SSR 或 4-20mA 输出，适配加热丝、电磁阀、变频器等不同执行机构，无需额外转接模块，提升系统兼容性。
5. 高可靠工业设计：宽电压输入、通道间电气隔离、抗电磁干扰设计，确保在工厂强干扰环境下稳定运行；机架式安装节省空间，便于集中管理与维护。

4. 应用领域与案例

4.1 应用领域

• 半导体制造：晶圆蚀刻 / 沉积设备加热腔体温控、光刻胶固化炉多点温度控制
• 汽车制造：零部件淬火炉 / 回火炉温控、动力电池电芯烘烤炉温度控制
• 化工行业：反应釜夹套温度控制、精馏塔多点温度监测与调节、物料干燥温控
• 食品加工：烘焙烤箱分区温控、杀菌釜温度控制、冷链仓储多点温度监测

4.2 典型案例

1. 半导体晶圆制程应用：某半导体厂商采用Watlow CLS216 控制 16 个晶圆加热腔体的温度，自整定 PID 算法实现 ±0.1℃的温控精度，满足晶圆蚀刻工艺要求；模块通过 Ethernet/IP 接入 MES 系统，实时上传温度数据，工艺良率提升 3%。
2. 汽车零部件热处理应用：某汽车零部件企业使用Watlow CLS216 控制淬火炉内 16 个测温点的温度，分段 PID 曲线适配升温、保温、降温全流程，炉内温度均匀性 ±1℃，产品热处理合格率从 95% 提升至 99%。
3. 化工反应釜应用：某精细化工企业部署Watlow CLS216 监测反应釜夹套与釜内 16 个温度测点，同时实现蒸汽加热与冷水冷却的 PID 控制，温度超限自动触发报警与阀门动作，避免反应失控，保障生产安全。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 控制回路数量匹配：需同时控制 8 路以上温度回路的场景（如多工位加热炉、反应釜多点温控），优先选择Watlow CLS216；控制回路＜8 路的场景可选用 Watlow CLS8 8 通道模块，降低成本。
2. 精度需求匹配：半导体、精密热处理等需 ±0.5℃以内温控精度的场景，Watlow CLS216 为最优选择；普通暖通、仓储温控场景可选用经济型控制器。
3. 集成需求匹配：需接入工厂以太网、实现数据记录与追溯的项目，优先选择支持 Ethernet/IP 与内置存储的Watlow CLS216；仅本地控制的场景可选用无通信功能的基础款。

6.2 注意事项

1. 安装规范：
   • 机架安装时确保模块接地牢固（接地电阻＜4Ω），与动力设备保持≥30cm 距离，避免电磁干扰；
   • 传感器接线采用屏蔽电缆，热电偶补偿导线需匹配传感器类型，RTD 建议采用 3 线制接线。
2. 参数配置：
   • 通过 Watlow ConfigTool 软件配置 PID 参数、报警阈值、通信协议，首次使用建议启用 Auto-tune 功能自动优化 PID 参数；
   • 数据记录采样间隔根据工艺需求设置（精密控制建议≤1s，常规监测可设为 1min），避免存储溢出。
3. 故障处理：
   • 温控精度漂移：检查传感器校准状态、PID 参数是否适配负载变化，必要时重新执行 Auto-tune；
   • 通信中断：核对 IP 地址、子网掩码配置，检查以太网链路物理连接，重启模块恢复通信。
4. 维护管理：
   • 每年校准传感器与模块输入通道精度，确保温控准确性；
   • 定期备份数据记录与配置参数，避免硬件故障导致数据丢失；
   • 清洁模块散热孔，确保通风良好，延长使用寿命。
