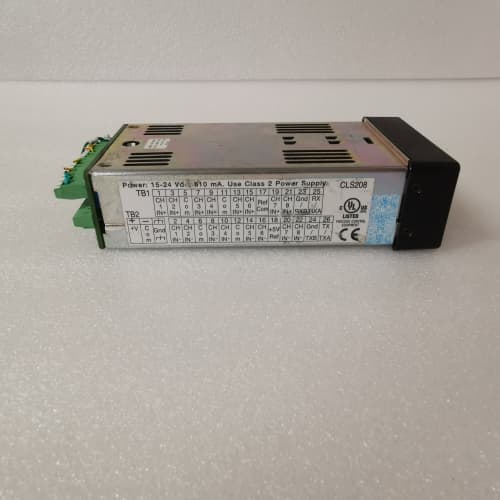

WATLOW ANAFAZE CLS208 208-C10000CA

产品描述

产品参数

• 品牌 / 型号：WATLOW ANAFAZE CLS208 208-C10000CA
• 核心控制参数
  • 控制回路：8 路独立 PID 控制回路（支持 ON/OFF、PID、自整定 PID、斜坡 / 保温模式）
  • 输入信号：热电偶（J/K/T/E/R/S/B/N）、热电阻（Pt100/Pt1000/Ni1000）、mV（0-100mV）、mA（4-20mA）、V（0-10V）
  • 温度范围：-200℃~1800℃（依传感器类型）
  • 控制精度：±0.1℃（稳态），分辨率 0.01℃（高精度模式）
  • 输出类型：每回路独立配置（继电器 5A/250V AC、SSR 驱动 4-20mA/0-10V、脉冲输出 1-1000Hz）
• 通信与功能参数
  • 通信接口：双以太网口（Modbus TCP/IP、EtherNet/IP）、RS485（Modbus RTU）
  • 报警功能：每回路 3 级报警（上限 / 下限 / 偏差 / 速率报警），8 路独立干接点报警输出
  • 数据记录：内置 8GB 存储，支持 10 万条温度曲线、报警日志与工艺参数记录（最长 10 年）
  • 高级功能：斜坡升温 / 保温控制、回路联锁、配方管理（支持 100 组工艺配方）
• 环境与物理参数
  • 工作温度：-10℃~+60℃
  • 存储温度：-20℃~+70℃
  • 耐振动：10g（10-500Hz，符合 IEC 60068-2-6 标准）
  • 供电电压：AC 85-264V（50/60Hz）或 DC 24V（冗余输入可选）
  • 防护等级：IP66（前面板）/IP20（机壳）
  • 安装方式：DIN 导轨安装或面板嵌入式安装
  • 外形尺寸：144mm×144mm×180mm（面板式）

优势与特点

1. 八路独立精准控温：WATLOW ANAFAZE CLS208 208-C10000CA 配备 8 路独立 PID 控制回路，每回路支持 0.01℃分辨率的高精度测温与控温，可同时管控 8 个独立温区，满足大型设备多段、多层温控需求（如半导体扩散炉、化工连续反应装置）。
2. 高级控温算法：内置自整定 PID、斜坡 / 保温、配方管理功能，可预设多段升温 / 保温工艺曲线，支持回路间联锁保护（如某温区超限触发其他回路停机），适配复杂工业温控工艺。
3. 大容量数据记录与追溯：8GB 内置存储可长期保存温度曲线、报警日志与工艺配方，支持本地导出与远程上传，满足半导体、医药等行业的合规性追溯要求，便于工艺优化与故障分析。
4. 工业总线无缝集成：双以太网口支持 Modbus TCP/IP、EtherNet/IP 协议，可直接接入工厂 DCS、MES 系统，实现远程参数配置、实时监控与集中管理，大幅提升温控系统的智能化与自动化水平。

应用领域与案例

1. 半导体扩散炉温控：某半导体制造企业采用WATLOW ANAFAZE CLS208 208-C10000CA 控制扩散炉的 8 个温区，每回路独立驱动 SSR 加热器，通过斜坡 / 保温功能实现精准的升温速率控制（±1℃/min），温度波动控制在 ±0.1℃内，满足晶圆扩散工艺的严苛要求。
2. 化工连续反应装置控温：某大型化工企业为连续反应装置配置WATLOW ANAFAZE CLS208 208-C10000CA，8 路回路分别管控反应塔的 8 段加热层，回路联锁功能确保某段温度超限时立即切断所有加热回路，避免安全事故，同时通过 Modbus TCP 接入 MES 系统实现远程监控。
3. 新能源电池烧结炉温控：某动力电池厂家使用WATLOW ANAFAZE CLS208 208-C10000CA 控制烧结炉的 8 个温区，配方管理功能存储不同型号电池的烧结工艺曲线，一键切换生产配方，大幅提升换产效率，温度控制精度确保电池烧结一致性，良品率提升 20%。

竞品对比

选型建议与注意事项

1. 选型建议：优先适配需要 8 路及以上独立温区控制的大型温控系统（如半导体扩散炉、化工连续反应装置），对控温精度（±0.1℃）、数据追溯有高要求的项目首选WATLOW ANAFAZE CLS208 208-C10000CA；仅需 4 路控制的场景可选择 CLS204 型号，无以太网需求可选基础版（仅 RS485）。
2. 注意事项：接线时严格区分输入 / 输出 / 电源端子，避免接错导致模块损坏；每回路输出负载不得超过额定电流（继电器 5A/SSR 驱动 0.5A），大功率执行器需外接接触器；自整定前需确认执行器与被控对象匹配，避免空载整定；面板式安装需做好密封处理，防止水汽、粉尘侵入机壳影响散热。
