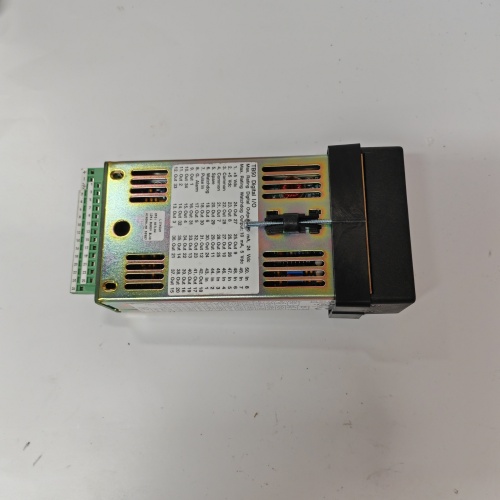

WATLOW ANAFAZE CLS216

1. 产品概述

2. 产品参数

2.1 核心温控规格

• 控制通道：16 路独立 PID 控制回路（支持加热 / 制冷双向调节）
• 传感器兼容：PT100/PT1000 RTD（2/3/4 线制）、K/J/T/E/R/S/B 型热电偶、NTC/PTC 热敏电阻
• 温度量程：-200℃~+1800℃（依传感器类型适配）
• 控制精度：稳态 ±0.1℃，动态温控波动≤±0.2℃
• 算法功能：Auto-tune 自整定、分段 PID、斜坡 / 保温程序、前馈控制

2.2 输入输出与通信参数

• 输入特性：16 路差分模拟输入，通道间电气隔离（500V AC）
• 输出配置：每通道可选继电器（250V AC/5A）、SSR 驱动（4-20mA/0-10V）、模拟量输出（4-20mA）
• 通信接口：双以太网口（Ethernet/IP、Modbus TCP/IP）、RS485（Modbus RTU）、USB 2.0
• 数据存储：内置 16GB 工业级存储，支持 1ms~24h 采样间隔，记录容量≥100 万条
• 报警能力：每通道独立上限 / 下限 / 偏差 / 速率 / 断偶报警，支持声光、邮件、继电器联动报警

2.3 环境与机械参数

• 工作温度：0℃~+55℃（运行），-40℃~+85℃（存储）
• 相对湿度：5%~95%（无冷凝，符合 IP20 防护等级）
• 供电规格：100-240V AC（50/60Hz），宽电压输入，功耗≤30W
• 安装方式：19 英寸机架式安装（3U 高度），支持 DIN 导轨扩展安装
• 抗干扰性：符合 IEC 61000-6-2 工业电磁兼容标准，抗浪涌、静电干扰

2.4 认证与兼容性

• 认证资质：CE、UL/cUL Class 1 Div 2、FCC Class A、RoHS、REACH
• 兼容系统：Watlow Anafaze SCADA、Siemens WinCC、Allen-Bradley FactoryTalk、Rockwell RSLogix
• 平均无故障时间（MTBF）：≥600,000 小时（基于 Telcordia SR-332 标准）

3. 优势与特性

1. 高精度多回路同步控制：WATLOW ANAFAZE CLS216 凭借 ±0.1℃的稳态控制精度与分段 PID 算法，可实现 16 路温度回路的独立或同步调节，满足半导体、精密热处理等场景对温度均匀性的严苛要求，相比单通道控制器效率提升 16 倍。
2. 工业级高可靠性设计：通道间 500V AC 电气隔离、宽电压输入、抗电磁干扰结构，确保在工厂强干扰环境下稳定运行；UL Class 1 Div 2 认证支持危险区域旁安装，无需额外防爆措施，适配化工、油气等行业需求。
3. 全流程数据追溯能力：16GB 内置存储 + 多协议通信，可实现温度数据、操作日志、报警记录的长期存储与远程上传，满足 FDA、GMP、ISO 等合规认证的追溯要求，助力工艺优化与质量管控。
4. 灵活的输出与集成能力：每通道独立配置输出类型，兼容继电器、SSR、变频器等执行机构；双以太网冗余设计保障通信不中断，无缝接入工厂 MES/ERP 系统，实现温控流程的智能化管理。
5. 便捷的运维与调试：Auto-tune 自整定功能快速适配不同负载特性，无需专业工程师手动调试；Web 端远程配置界面支持参数修改、固件升级，减少现场运维工作量，降低停机时间。

4. 应用领域与案例

4.1 应用领域

• 半导体制造：晶圆沉积 / 蚀刻设备多腔体温控、光刻胶固化炉温度控制、半导体封装热压焊温控
• 汽车工业：动力电池电芯烘烤炉分区控温、发动机缸体热处理炉温控、汽车内饰件注塑模具温控
• 化工行业：连续反应釜夹套温控、精馏塔多点温度调节、医药中间体合成温控系统
• 食品医药：冻干机搁板温度控制、灭菌柜多点测温与调节、烘焙生产线分区温控

4.2 典型案例

1. 半导体晶圆制程应用：某全球半导体厂商采用WATLOW ANAFAZE CLS216 控制 16 个晶圆蚀刻腔体的温度，通过分段 PID 算法实现升温速率 0.5℃/s 的精准控制，稳态温度波动≤±0.1℃，晶圆良率提升 5%；模块通过 Ethernet/IP 接入工厂 MES 系统，实时上传温控数据，满足半导体行业严苛的工艺追溯要求。
2. 动力电池烘烤应用：某新能源车企部署WATLOW ANAFAZE CLS216 管理动力电池电芯烘烤炉的 16 个分区温度，斜坡 / 保温程序实现从室温到 120℃的线性升温与恒温，炉内温度均匀性 ±1℃，电芯含水量控制在 50ppm 以内，电池循环寿命提升 10%。
3. 化工反应釜温控应用：某精细化工企业使用WATLOW ANAFAZE CLS216 监测反应釜内 16 个测点温度，同时控制蒸汽加热与冷水冷却系统，当温度超过设定阈值时，模块立即触发继电器关闭进料阀并启动冷却系统，成功避免 2 次反应失控风险，保障生产安全。

5. 竞品对比

6. 选型建议与注意事项

6.1 选型建议

1. 控制规模匹配：需同时控制 8 路以上温度回路的高端制造场景（如半导体、动力电池），优先选择WATLOW ANAFAZE CLS216；控制回路＜8 路的场景可选用 Anafaze CLS8 模块，降低采购成本。
2. 精度与合规需求：对温控精度要求≤±0.5℃、需数据追溯的行业（医药、食品、半导体），WATLOW ANAFAZE CLS216 是最优选择；普通暖通、仓储温控场景可选用经济型温控模块。
3. 环境适配需求：化工、油气等存在危险区域的场景，优先选择带 UL Class 1 Div 2 认证的WATLOW ANAFAZE CLS216；常规工业环境可选用基础款型号。

6.2 注意事项

1. 安装规范：
   • 机架安装时预留≥10cm 散热空间，接地电阻＜4Ω，避免与变频器、电机等强干扰设备近距离安装；
   • 传感器接线使用屏蔽电缆，热电偶补偿导线需与传感器类型匹配，RTD 建议采用 4 线制接线以消除导线电阻误差。
2. 参数配置：
   • 首次使用启用 Auto-tune 功能，根据负载类型（如加热管、硅油浴）选择整定模式；
   • 配置数据记录时，关键工艺段采样间隔设为 1s~10s，非关键段设为 1min~5min，平衡数据精度与存储容量。
3. 故障处理：
   • 温控精度漂移：检查传感器校准状态、执行机构响应速度，重新执行 Auto-tune 优化 PID 参数；
   • 通信中断：切换冗余以太网链路，核对 IP 地址与协议配置，重启模块恢复通信；
   • 断偶报警：检查传感器接线是否松动或损坏，更换故障传感器。
4. 维护管理：
   • 每年使用标准温度校准仪（如干井炉）校验模块输入精度，每两年更换散热风扇（如有）；
   • 定期备份配置参数与历史数据，固件升级前确认兼容性，避免系统故障。
