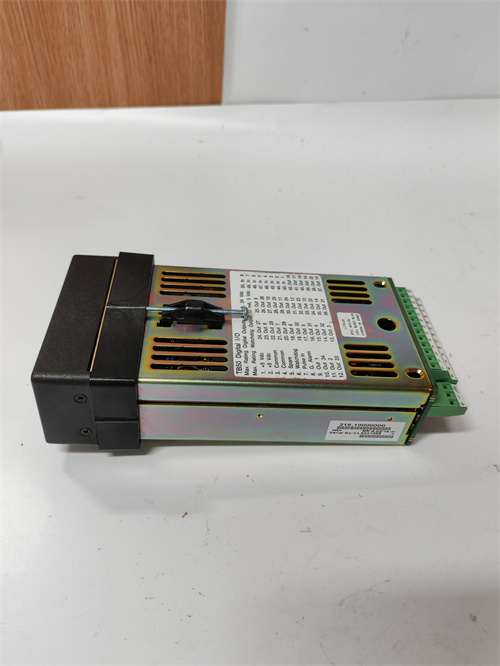

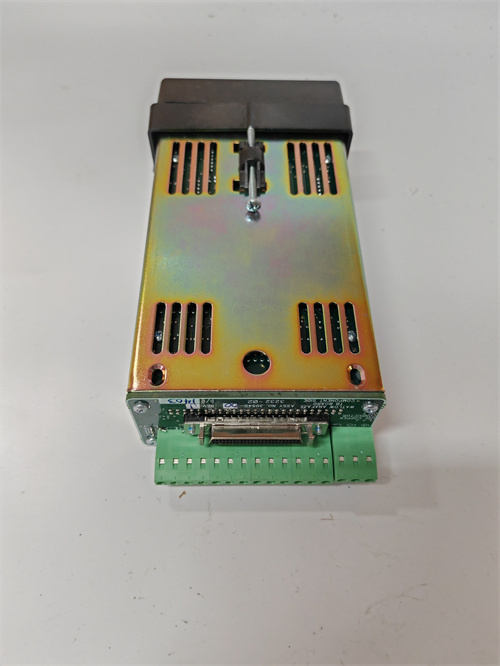

WATLOW ANAFAZE CLS216-10000000 是 Watlow Anafaze 系列的标准型 16 通道温度控制与数据采集模块，聚焦工业级多回路精准温控与数据追溯需求，集成 PID 调节、报警联锁、多协议通信核心功能，专为半导体、汽车制造、化工等行业的复杂温控场景设计。WATLOW ANAFAZE CLS216-10000000 支持 RTD、热电偶等主流传感器接入，可实现 16 路温度测点的同步监测与独立控制，在半导体晶圆烘烤设备中，WATLOW ANAFAZE CLS216-10000000 保障腔体温度均匀性；在汽车零部件热处理炉中，WATLOW ANAFAZE CLS216-10000000 实现全流程温度曲线精准执行；在化工反应釜系统中，WATLOW ANAFAZE CLS216-10000000 兼顾温度采集与安全联锁。此外，WATLOW ANAFAZE CLS216-10000000 兼容 Anafaze 组态软件与第三方 PLC/DCS，是工业温控系统的核心控制单元。
- 控制通道：16 路独立 PID 控制回路（加热 / 制冷双向模式可选）
- 传感器兼容：PT100/PT1000（2/3/4 线制）、K/J/T/E/R/S/B 热电偶、NTC 热敏电阻
- 温度范围：-200℃~+1800℃（依传感器类型）
- 控制精度：稳态 ±0.1℃，动态温度波动≤±0.2℃
- 算法功能：Auto-tune 自整定、分段 PID、斜坡 / 保温程序、偏差补偿
- 输入特性：16 路差分模拟输入，通道间 500V AC 电气隔离
- 输出配置：每通道标配继电器（250V AC/5A）+ SSR 驱动（0-10V/4-20mA），支持混合输出
- 通信接口：双以太网（Ethernet/IP、Modbus TCP）、RS485（Modbus RTU）、USB 2.0
- 数据存储：内置 8GB 存储，采样间隔 1ms~24h，支持循环记录 / 非循环记录
- 报警功能：每通道独立上限 / 下限 / 速率 / 断偶报警，支持声光、邮件、继电器联动
- 工作温度：0℃~+55℃（运行），-40℃~+85℃（存储）
- 相对湿度：5%~95%（无冷凝，IP20 防护）
- 供电规格：100-240V AC（50/60Hz），功耗≤25W
- 安装方式：19 英寸机架式（3U），DIN 导轨安装可选
- 抗干扰：符合 IEC 61000-6-2/6-3，抗静电、浪涌、射频干扰
- 认证资质：CE、UL/cUL Class 1 Div 2、FCC Class A、RoHS
- 兼容系统：Watlow Anafaze HMI/SCADA、Siemens S7、Allen-Bradley ControlLogix、WinCC
- 平均无故障时间（MTBF）：≥600,000 小时（Telcordia 标准）
- 高精度多回路协同控制：WATLOW ANAFAZE CLS216-10000000 支持 16 路温度独立 PID 控制，Auto-tune 自整定可快速适配不同负载（如加热管、水浴槽），±0.1℃的稳态精度满足半导体、精密热处理等高端制造的温控需求，相比单通道控制器减少 80% 硬件部署量。
- 高可靠隔离设计：通道间 500V AC 电气隔离 + 模块整体电磁屏蔽，有效抵御工业现场变频器、电机的电磁干扰，确保在强干扰环境下数据采集与输出稳定，避免温控偏差。
- 灵活的通信与集成：双以太网冗余设计保障通信不中断，支持主流工业协议，可无缝接入工厂 MES/ERP 系统，实现温控数据的远程监控、工艺追溯与报表生成，满足智能化生产需求。
- 全面的安全联锁：断偶报警、超温联锁、执行机构故障检测等功能，可在异常情况下快速切断负载或启动保护措施，避免设备损坏与生产事故，尤其适用于化工、热处理等高风险场景。
- 便捷运维与调试：Web 端配置界面支持远程参数修改、固件升级，Auto-tune 功能无需专业工程师即可完成 PID 参数优化，大幅降低现场调试与维护成本。
- 半导体制造：晶圆蚀刻 / 沉积设备腔体温控、光刻胶固化炉多点温度控制
- 汽车工业：动力电池电芯烘烤炉分区控温、发动机缸体淬火炉温度曲线控制
- 化工行业：反应釜夹套温控、精馏塔温度调节、医药中间体合成温控
- 食品医药：冻干机搁板温度控制、灭菌柜多点测温、烘焙生产线温控
- 半导体晶圆烘烤应用：某半导体企业采用WATLOW ANAFAZE CLS216-10000000 控制 16 个晶圆烘烤腔体温度，通过分段 PID 实现从室温到 150℃的线性升温（速率 0.3℃/s），稳态温度波动≤±0.1℃，晶圆良率提升 4%；模块通过 Ethernet/IP 接入 MES 系统，实时上传温控数据，满足工艺追溯要求。
- 动力电池烘烤应用：某新能源车企使用WATLOW ANAFAZE CLS216-10000000 管理电芯烘烤炉的 16 个加热分区，斜坡 / 保温程序精准执行 “升温 - 恒温 - 降温” 全流程，炉内温度均匀性 ±1℃，电芯含水量控制在 40ppm 以内，电池循环寿命提升 12%。
- 化工反应釜温控应用：某精细化工企业部署WATLOW ANAFAZE CLS216-10000000 监测反应釜内 16 个测点温度，当温度超过设定阈值（±5℃）时，模块立即触发继电器关闭进料阀并启动冷却系统，成功避免 3 次反应失控，保障生产安全。
选取某品牌同类型 16 通道温度控制器作为对比，核心参数差异如下：
- 温控规模匹配：需同时控制 8-16 路温度回路的场景（如多腔体设备、分区加热炉），优先选择WATLOW ANAFAZE CLS216-10000000；回路数＜8 路可选用 Anafaze CLS8 模块。
- 精度与环境需求：半导体、精密制造等需 ±0.5℃以内精度，或化工、油气等存在危险区域的场景，WATLOW ANAFAZE CLS216-10000000 为最优选择；普通暖通、仓储场景可选用经济型型号。
- 集成需求匹配：需接入工厂以太网、实现数据追溯的智能化生产线，优先选择支持双以太网与内置存储的WATLOW ANAFAZE CLS216-10000000。
- 安装规范：
- 机架安装时预留≥10cm 散热空间，接地电阻＜4Ω，远离变频器、电机等强干扰设备；
- 传感器接线使用屏蔽电缆，热电偶补偿导线需匹配传感器类型，RTD 建议采用 4 线制接线消除导线电阻误差。
- 参数配置：
- 首次使用启用 Auto-tune 功能，根据负载类型（电阻加热 / 蒸汽加热）选择整定模式；
- 数据记录采样间隔：关键工艺段设为 1s~10s，非关键段设为 1min~5min，避免存储溢出。
- 故障处理：
- 温控漂移：检查传感器校准状态，重新执行 Auto-tune 优化 PID 参数；
- 通信中断：切换冗余以太网链路，核对 IP 地址与协议配置；
- 断偶报警：检查传感器接线或更换故障传感器。
- 维护管理：
- 每年用标准温度源（干井炉）校准输入通道，每两年检查继电器触点状态；
- 定期备份配置参数与历史数据，固件升级前确认硬件兼容性。
