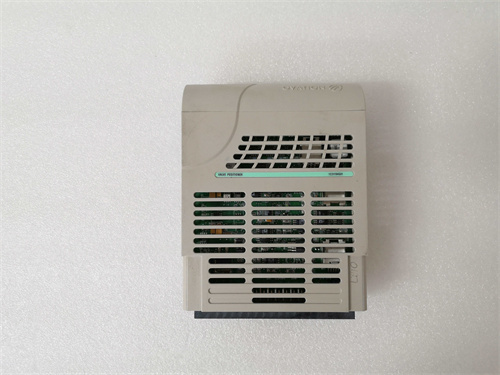

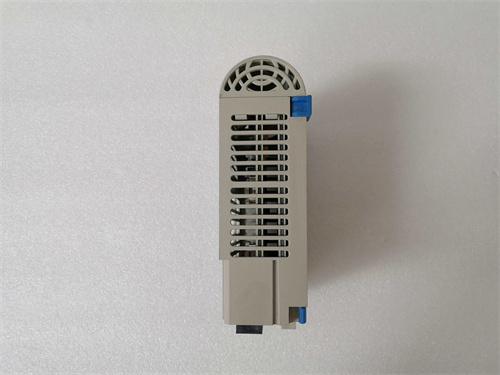

WESTINGHOUSE 1СЗ1113G05 是西屋电气推出的核心控制模块，隶属于西屋 OVATION 分布式控制系统（DCS）的 IO 模块系列，专为电力、石化、冶金等行业的大型工业过程控制设计，承担着现场信号采集与控制指令输出的关键职能。WESTINGHOUSE 1СЗ1113G05 集成多路模拟量 / 数字量处理通道，支持与现场传感器、执行器的直接对接，具备高抗干扰性与冗余设计能力，可在复杂工业环境下稳定传输数据。WESTINGHOUSE 1СЗ1113G05 完全兼容西屋 OVATION 系统的通信架构，支持热插拔扩展与在线诊断，能无缝融入全厂级控制系统，实现生产过程的集中监控与精准调控。此外，WESTINGHOUSE 1СЗ1113G05 遵循工业安全标准设计，具备故障自诊断与报警功能，大幅提升 DCS 系统的可靠性与运维效率，是大型工业生产装置控制的核心组件。
- 品牌 / 型号：WESTINGHOUSE 1СЗ1113G05
- 核心 IO 参数
- 通道类型：8 路模拟量输入（AI）+ 4 路数字量输出（DO）
- 模拟量输入规格：4-20mA DC（两线制 / 四线制兼容），输入阻抗 250Ω，精度 ±0.1% FS
- 数字量输出规格：24V DC 晶体管输出，最大负载电流 0.5A / 通道，总电流≤3A
- 隔离等级：通道间光电隔离（隔离电压 1500V AC），模块与系统总线电气隔离
- 通信与系统参数
- 总线接口：OVATION 系统专用高速背板总线，通信速率 100Mbps
- 冗余支持：支持模块级冗余配置（主备自动切换）
- 诊断功能：通道故障自诊断、通信异常报警、电源状态监测
- 环境与物理参数
- 工作温度：-5℃~+60℃
- 存储温度：-40℃~+85℃
- 耐振动：5g（10-500Hz，符合 IEC 60068-2-6 标准）
- 供电电压：DC 24V（冗余输入，18-32V 宽范围）
- 防护等级：IP20（机柜内安装）
- 安装方式：OVATION 系统标准机架插槽安装
- 外形尺寸：160mm×100mm×40mm
- 多通道集成设计：WESTINGHOUSE 1СЗ1113G05 集 8 路 AI 与 4 路 DO 于一体，减少系统模块数量，节省机柜空间，同时降低布线复杂度，适配电力锅炉、石化反应器等多参数监测与控制场景。
- 高可靠冗余能力：支持模块级冗余配置与总线通信冗余，主备模块无缝切换（切换时间＜5ms），彻底消除单点故障风险，满足火电厂、核电厂等关键工业场景的连续运行需求。
- 强抗干扰性能：通道间 1500V AC 光电隔离，模块整体抗电磁干扰能力符合 IEC 61000-6-2 标准，可在变频器、高压电机等强干扰环境下稳定工作，数据传输误差＜0.1%。
- 热插拔与在线诊断：支持带电热插拔，更换模块无需停机；内置完善的故障诊断功能，可实时反馈通道状态、通信状态，运维人员通过系统上位机即可定位故障点，大幅缩短检修时间。
- 火电厂锅炉控制系统：某 600MW 火电厂在锅炉 DCS 系统中配置WESTINGHOUSE 1СЗ1113G05 模块，8 路 AI 采集炉膛温度、蒸汽压力、给水流量等信号，4 路 DO 控制调节阀、风机启停，冗余配置确保锅炉运行数据连续采集，模块抗干扰能力有效抵御电厂高压设备的电磁干扰，控制精度提升 5%。
- 石化企业加氢裂化装置控制：某大型石化企业加氢裂化装置采用WESTINGHOUSE 1СЗ1113G05 模块，接入反应器温度、压力传感器与进料泵控制信号，通过 OVATION 系统实现装置的闭环控制，模块热插拔功能在检修时无需停机，保障装置连续生产，非计划停机时间减少 80%。
- 冶金厂高炉监控系统：某钢铁厂高炉 DCS 系统选用WESTINGHOUSE 1СЗ1113G05 模块，采集高炉炉顶压力、热风温度、煤气流量等模拟量信号，输出控制高炉布料阀、放散阀，模块高隔离特性适应冶金厂强电磁环境，稳定运行 3 年无故障，数据传输准确率达 99.99%。
选取工业 DCS 系统 IO 模块领域的主流产品作为对比，具体信息如下：
- 选型建议：优先适配西屋 OVATION DCS 系统，火电厂、核电厂、石化关键装置等需要冗余保障的场景首选WESTINGHOUSE 1СЗ1113G05；仅需模拟量输入的场景可选择 1СЗ1113G03 型号，数字量控制为主的场景可选 1СЗ1113G07 型号。
- 注意事项：安装时确保模块与 OVATION 机架插槽紧密连接，冗余供电需接入两路独立 DC 24V 电源；模拟量输入通道需匹配传感器类型（两线制 / 四线制），避免接线错误导致信号丢失；热插拔操作需严格按照系统规范执行，禁止在总线通信繁忙时插拔模块；定期通过上位机检查模块诊断信息，及时更换故障通道或模块。
