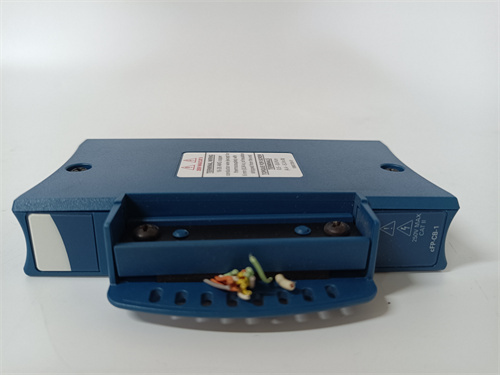

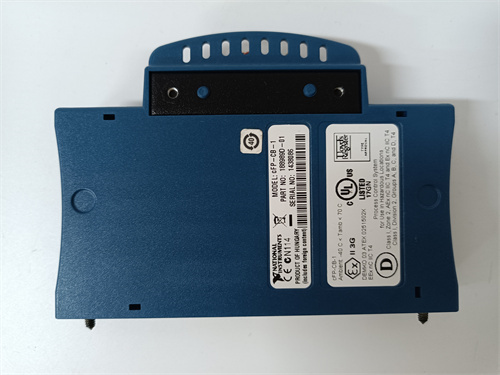

NI CFP-CB-1

产品概述

NI CFP-CB-1 是美国国家仪器公司（National Instruments，简称NI）在其工业自动化与测量产品线中的一款关键硬件组件。具体而言，它是用于NI Compact FieldPoint（cFP）分布式I/O系统的通信与电源背板。Compact FieldPoint系统是NI推出的坚固型、模块化、可编程的自动化控制器和I/O平台，广泛应用于工业监控、数据采集和设备控制。NI CFP-CB-1 作为该系统的核心承载与连接部件，为一个cFP机架提供物理支撑、模块间电气互连、通信总线以及工作电源。所有Compact FieldPoint的I/O模块、通信模块和控制器模块都必须安装在此背板上才能协同工作。它就像系统的“脊柱”和“血管”，确保了数据与电力在模块间的可靠传输。选择 NI CFP-CB-1，是构建一个基于NI技术的、坚固可靠的分布式或嵌入式控制与测量系统的第一步。

产品参数

• 所属系统：NI Compact FieldPoint 分布式I/O与控制系统。

• 组件类型：通信与电源背板。

• 插槽数量：通常提供7个或8个模块插槽（具体取决于型号，CFP-CB-1通常为7槽），用于安装cFP系列的各种功能模块。

• 总线结构：集成了专为Compact FieldPoint设计的高速、确定性背板总线，用于所有已安装模块之间的数据通信和同步。

• 电源输入：

  • 提供工业标准的24 V DC电源输入端子。

  • 内置电源调节和分配电路，将输入的24V DC转换为各模块所需的工作电压，并为背板总线供电。

• 通信接口集成：背板总线与安装在特定槽位（通常是第一个槽位）的通信接口模块（如cFP-180x系列以太网控制器、cFP-2000系列可编程自动化控制器PAC）直接相连，实现机架与上位机或网络的通信。

• 安装方式：支持标准DIN导轨（35mm）安装，方便集成到工业控制柜中。

• 环境规格：设计满足工业环境要求，具有宽工作温度范围（通常-40°C至70°C）、高抗振动和冲击能力，以及良好的电磁兼容性。

优势与特点

1. 高度的系统集成与可靠性：NI CFP-CB-1 背板专为cFP模块量身定制，提供了稳定可靠的电气连接和机械支撑。其一体化的电源和总线设计，避免了外部分立连接带来的复杂性和故障点，显著提升了整个I/O站点的可靠性。

2. 灵活的模块化扩展：通过7个标准插槽，用户可以自由组合各种cFP I/O模块（模拟量、数字量、温度、运动控制等）和通信控制器，快速构建满足特定应用需求的定制化系统，扩展性极强。

3. 坚固的工业级设计：与所有cFP组件一样，该背板采用坚固的金属外壳和工业级元器件，能够承受严苛的工业现场环境，如宽温、湿度、粉尘和振动，确保长期稳定运行。

4. 简化的布线与管理：所有模块共用背板提供的电源和通信通道，只需从外部接入一路24V DC电源和网络线（至通信模块），大大简化了系统布线、节省了空间，并便于集中供电和管理。

5. 与NI软件生态无缝协同：由 CFP-CB-1 背板组建的系统，可以通过NI的工程软件（如LabVIEW、LabVIEW Real-Time、Measurement & Automation Explorer）进行统一配置、编程和诊断，实现了从硬件到软件的完整工作流。

应用领域与案例

应用领域：广泛应用于需要分布式数据采集、实时控制和设备监控的场合，包括：工业机械状态监测、工厂设施监控（电力、水、气）、可再生能源系统（风电、光伏）监控、车载测试系统、实验室自动化以及过程质量控制。

应用案例：

• 风力发电机状态监测系统：在风力发电机塔筒或机舱内，安装一个由 NI CFP-CB-1 背板构建的cFP机箱。机箱内安装cFP-180x以太网控制器、振动采集模块、温度输入模块和数字量输入模块，用于采集齿轮箱振动、发电机温度、桨叶角度和风速等信号。背板为所有模块提供稳定电源，并通过高速总线将数据汇总至控制器，再经以太网上传至中央监控中心。

• 生产线智能电表数据集中器：在大型制造车间的各个配电柜中，部署多套cFP系统。每套系统的 CFP-CB-1 背板上安装通信模块和多个数字量/模拟量输入模块，用于采集数十个智能电表的能耗数据（通过脉冲或模拟量信号）。背板确保了数据采集的同步性和可靠性，并通过工厂网络将所有能耗数据集中上传至能源管理系统（EMS）。

• 环境试验箱多参数控制：在高低温湿热试验箱的控制系统中，使用cFP背板搭载PID控制模块、多通道温度/湿度输入模块和数字量输出模块。NI CFP-CB-1 背板实现了各模块间的紧密集成和快速数据交换，使得控制系统能够对箱内的温度、湿度和循环风机进行精确、协调的闭环控制。

与竞品对比分析

与其他品牌的分布式I/O站背板（如西门子ET 200SP的基座单元、倍福Beckhoff的Bus Coupler、或通用PLC的本地机架）相比，NI CFP-CB-1 及Compact FieldPoint系统的核心竞争定位在于：

• 强大的测量与测试基因：NI起源于测试测量领域，其cFP系统继承了高精度信号调理和灵活配置的优势。CFP-CB-1 背板所支持的模块种类非常广泛，特别擅长处理各类传感器信号（尤其是振动、声音、应变等动态信号），这在状态监测和测试应用中优势明显。

• 软件定义硬件的灵活性：与LabVIEW图形化编程环境的深度结合是其最大特色。基于 CFP-CB-1 构建的系统，不仅完成数据采集，更可通过搭载cFP-2000系列PAC运行用户自定义的、复杂的实时控制与分析算法，实现“测量+控制+分析”一体化。

• 面向严苛环境的坚固性：其工业等级（宽温、抗振）通常高于许多以工厂自动化为主的通用分布式I/O产品，更适合部署在野外、移动设备或工厂条件恶劣的区域。
  对于以标准逻辑控制和顺序控制为主的应用，通用PLC的I/O系统可能在成本和标准化上更有优势。但对于需要高精度测量、高级信号处理或定制化控制算法的复杂应用，基于 NI CFP-CB-1 背板的系统提供了不可替代的灵活性和性能。

选型建议与注意事项

1. 确定系统规模与功能：根据应用需求，确定所需I/O模块的类型和数量，以选择具有足够插槽的背板（如7槽的 CFP-CB-1）。务必预留1-2个槽位给通信控制器或未来扩展。

2. 通信方式规划：确定机箱与上位系统的通信方式（以太网、串口、无线等），并据此选择相应的cFP通信接口模块，该模块需安装在背板的指定槽位（通常为第一个）。

3. 电源容量计算：计算所有计划安装的cFP模块的总功耗，确保外部提供的24V DC电源有足够的容量和冗余。背板本身不提供电源冗余，对可用性要求极高的应用需考虑外部冗余电源方案。

4. 环境适应性确认：核实安装环境（温度、湿度、振动）是否在背板和所选模块的规格范围内。

5. 正确的安装顺序：模块插入背板时，需确保电源已断开。通常先安装通信控制器模块，再安装其他I/O模块。插入时应对准导轨，均匀用力推到底直至锁紧。

6. 软件配置与地址设置：使用NI的配置软件（MAX）为每个cFP机箱和模块分配正确的网络地址（IP地址或节点号），并进行硬件识别和自检。

7. 采购渠道：通过NI官方或授权分销商采购，确保硬件兼容性和获得完整的软件支持与服务。
