产品概述

UNIOP ETT-VGA 是UNIOP（尤尼奥普，现为EAO集团旗下品牌）公司推出的一款专业工业人机界面（HMI）适配线缆。具体而言，它是一条用于连接特定型号的UNIOP工业触摸屏或操作面板与外部VGA显示设备的专用VGA转换电缆。在工业自动化系统中，HMI是操作人员与PLC等控制器进行交互的核心界面。UNIOP ETT-VGA 电缆的设计目的是为了扩展或复制HMI的显示输出，将屏幕内容同步传输至一个标准的VGA接口显示器、投影仪或监视器上。这对于需要远程监控、培训演示、维护诊断或在控制柜门外提供辅助显示的应用场景至关重要。这条电缆确保了HMI的高分辨率图形显示能够以稳定、无失真的方式传输到外部设备，维持了人机交互的清晰度和实时性。选择 UNIOP ETT-VGA，意味着为您的UNIOP HMI系统增加了一个可靠且便捷的显示扩展解决方案。

产品参数

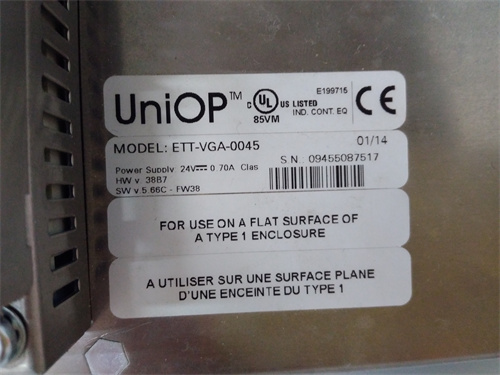

• 品牌与型号：UNIOP ETT-VGA。

• 组件类型：专用显示信号转换/延长电缆。

• 接口定义：

  • HMI端：专为特定系列的UNIOP HMI（如早期的EP、ES系列或特定的高端型号）设计，采用非标准的圆形多针连接器或高密度矩形连接器，型号中的“ETT”通常指代此类专用接口。

  • 显示设备端：标准的15针D-Sub（即VGA） 母头接口，兼容绝大多数VGA输入的显示设备。

• 信号传输：传输完整的VGA模拟信号，包括：

  • RGB色彩信号（红、绿、蓝）

  • 行同步（H-Sync）与场同步（V-Sync）信号

  • 可能包含显示器数据通道（DDC）信号，用于即插即用识别。

• 电缆特性：

  • 长度：提供多种固定长度（如1米、2米、3米、5米等），需根据安装距离选择。

  • 屏蔽：高品质电缆应具备多层屏蔽（铝箔和编织网），以有效抵抗工业环境中的电磁干扰（EMI），确保显示画面清晰无雪花或重影。

  • 线规：使用足够粗的导线以减小信号衰减。

• 即插即用：通常为无源电缆，无需外部供电，连接后需在HMI的配置菜单中启用或设置对应的显示输出模式。

优势与特点

1. 专用兼容性与可靠性：UNIOP ETT-VGA 是UNIOP原厂设计的配件，其HMI端的连接器引脚定义与特定HMI型号的硬件接口100%匹配，确保了电气连接的可靠性和信号完整性，避免了因使用自制或通用转接头导致的接触不良、信号缺失或损坏设备端口的风险。

2. 出色的抗干扰性能：针对工业现场常见的电机、变频器、继电器等产生的强电磁噪声，电缆优质的屏蔽设计能够最大程度地保护微弱的模拟VGA信号，确保延伸显示的稳定性和画质，避免出现闪烁、条纹或色彩失真。

3. 安装便捷与灵活性：提供了一种简单直接的方式将HMI的显示内容扩展到远处。方便了系统集成，允许在控制室、经理办公室或培训室安装大屏幕显示器，进行集中监控或教学演示。

4. 成本效益高的扩展方案：相较于购买带有内置双显示输出功能的高端HMI或额外的网络化显示服务器，使用 ETT-VGA 电缆是实现本地显示扩展的一种非常经济高效的方案。

5. 即插即用与易于配置：物理连接通常简单直接，大多数情况下只需在HMI的显示设置中启用“VGA输出”或类似选项即可，无需复杂的驱动安装或网络配置。

应用领域与案例

应用领域：广泛应用于所有使用兼容型号UNIOP HMI并需要显示扩展的工业环境，包括：工厂生产线监控、机械设备操作站、过程控制室、设备维护与调试站以及培训中心。

应用案例：

• 汽车装配线主控站显示扩展：在生产线的主控台上，操作员通过一台UNIOP大尺寸HMI监控整个装配流程。通过 UNIOP ETT-VGA 电缆，将HMI画面同步输出到安装在工段上方的大型液晶电视上。这样，生产线上的其他工位人员也能清晰地看到生产状态、节拍信息和故障报警，提升了团队协作和响应速度。

• 塑料挤出机远程监控：挤出机控制柜安装在噪音较大的车间里，但工艺工程师的办公室在隔壁。使用 ETT-VGA 电缆，将控制柜内UNIOP HMI的画面延长传输至办公室的显示器上。工程师无需进入嘈杂车间，即可实时观察工艺参数（如温度、压力、速度）并进行远程指导。

• 设备制造商出厂调试与客户培训：在设备出厂前的最终测试阶段，或为客户提供现场培训时，技术人员可以使用此电缆将HMI界面连接到投影仪或更大的显示屏上，方便多人同时观看操作步骤、参数设置和诊断信息，提高了调试和培训效率。

与竞品对比分析

与使用通用的VGA延长器（发送器/接收器对）、第三方自制的转接线，或选择其他品牌HMI（如西门子、威纶通）的显示扩展方案相比，UNIOP ETT-VGA 的核心优势在于：

• 原厂配件的保证与安全性：作为UNIOP原装配件，其连接器机械尺寸、引脚电气特性均与HMI端口完美契合，提供了最高的连接安全性和长期可靠性，完全规避了因引脚定义错误而烧毁HMI或显示设备接口的风险。

• 信号质量与稳定性的优化：原厂电缆的屏蔽设计和线材质量通常针对其HMI的信号输出特性进行了优化，能提供比许多通用VGA延长线更稳定、抗干扰能力更强的显示效果，尤其是在长距离传输时。

• 简便性与成本：对于中等距离（通常15米以内）的扩展需求，一根高质量的专用电缆是比设置一套独立的延长器或网络视频流方案更简单、更直接且成本更低的选择。
  通用VGA延长器在传输距离（可达数十至上百米）上可能有优势，但需要额外供电和设置。第三方转接线可能存在兼容性和质量风险。对于UNIOP HMI用户，在合适的距离内，选择原厂 UNIOP ETT-VGA 电缆是最稳妥、最便捷的显示扩展方案。

选型建议与注意事项

1. 确认HMI型号兼容性：这是最关键的一步。必须查阅您的UNIOP HMI硬件手册或咨询供应商，确认该HMI型号支持VGA输出，并且其视频输出接口与 ETT-VGA 电缆的接头类型匹配。不同系列的UNIOP HMI可能使用不同的视频输出端口。

2. 确定所需电缆长度：根据HMI安装位置到外部显示器的实际距离，选择合适长度的电缆，并预留一定的余量用于布线。注意，过长的VGA电缆（如超过15-20米）可能导致信号衰减，此时需考虑使用有源信号放大器。

3. 规划布线路径：避免将电缆与动力电缆（尤其是变频器输出电缆）长距离平行敷设，以减小电磁干扰。如果无法避免，应保持至少20厘米的距离。

4. 连接与设置顺序：建议在系统断电状态下连接电缆。连接后上电，并进入HMI的配置菜单（通常是在“系统设置”或“显示设置”中），找到“VGA输出”或“第二显示器”选项并将其启用。有些型号可能需要设置复制模式或扩展模式。

5. 检查显示效果：连接完成后，检查外部显示器的画面是否清晰、稳定，颜色是否正常，有无重影或闪烁。如果有问题，检查电缆连接是否牢固，并尝试调整显示器的自动调节功能。

6. 采购渠道：建议通过UNIOP或EAO的授权经销商采购，以确保获得正品和正确的型号。
