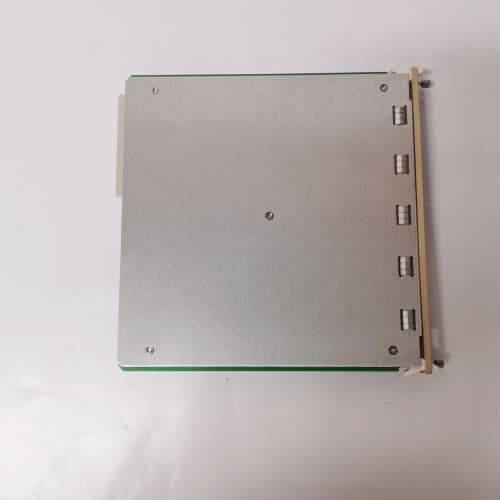

BENTLY 3500/32 125712-01

产品概述与描述

BENTLY 3500/32 125712-01 是本特利内华达（Bently Nevada，现为贝克休斯旗下公司）公司生产的3500机械保护系统系列中的一款核心监测模块。具体来说，它是一款四通道涡流探头/趋近式探头接口模块。该模块是连接旋转机械（如汽轮机、燃气轮机、压缩机、大型泵）上关键振动和位移传感器与上层监测保护系统的“桥梁”。它的主要功能是为四路独立的涡流传感器（也称为趋近式探头）提供所需的电源（探头激励），并接收传感器检测到的与轴相对位置（间隙）和动态振动（位移）相关的原始高频模拟信号，进行调理、解调、数字化和报警处理。3500/32 模块的可靠性和精度直接决定了机器健康状态的判断准确性，是防止灾难性机械故障、实现预测性维护的第一道也是最重要的一道电子防线。

详细产品参数

• 制造商 / 品牌： 本特利内华达（Bently Nevada）， 现隶属于贝克休斯（Baker Hughes）。

• 零件号 / 型号： 3500/32-01-00-00-00 (通常以125712-01作为替代或补充物料号)。

• 模块类型： 四通道趋近式探头监测器。

• 兼容性： 专用于本特利内华达 3500系列机械保护系统机架。

• 输入通道： 4个独立的涡流传感器输入通道。

• 支持的传感器： 兼容标准的本特利内华达 5mm 或 8mm 趋近式探头及延伸电缆。

• 测量参数：

  • 位移（动态振动）： 测量轴的相对振动，输出峰峰值（Pk-Pk）。

  • 间隙（静态位置）： 测量轴的平均位置（间隙电压， Gap Voltage）。

• 探头激励： 为每路探头提供-24VDC（或-18VDC）激励电压。

• 量程与频率响应： 具有可选的振动量程（如0-500μm p-p）和特定的频率响应范围（如0.5 to 10,000 Hz）。

• 报警功能： 每通道可独立设置报警（Alert）和危险（Danger）阈值，并可组态为“与”（AND）或“或”（OR）逻辑。

• 输出信号： 提供与振动和间隙成比例的4-20mA模拟输出，以及继电器报警接点输出。

• 通讯： 通过3500机架背板与框架接口模块（如3500/05）通信，将数据上传至监控系统。

主要优势与特点

BENTLY 3500/32 125712-01 模块的核心优势在于其作为行业标杆的可靠性和经过验证的机械保护性能。每个通道都具备完善的自诊断功能，能够检测探头和电缆的故障（如开路、短路、绝缘不良），并触发可组态的失效报警，防止因传感器失效导致的误停机或漏保护。其双报警设定点（Alert/Danger） 和灵活的报警逻辑，允许操作员设置预警（提醒注意）和危险（立即动作）级别，为维护团队提供了宝贵的响应时间。模块的测量精度高、抗干扰能力强，能够在工厂恶劣的电气噪声环境中稳定工作。作为3500系统的一部分，它支持模块化热插拔，便于维护和更换，且所有配置通过专用软件（如System 1）完成，无需手动调节电位器，保证了设置的一致性和可追溯性。对于保护高价值旋转资产，BENTLY 3500/32 是经过全球数十年严苛应用验证的黄金标准。

典型应用场景

该模块专门用于需要连续在线监测轴振动和轴位移的大型、关键旋转设备。在发电厂，BENTLY 3500/32 监测着汽轮发电机组的汽轮机高中低压缸、发电机和励磁机的轴承振动。在石油天然气行业，它用于保护管道输送用的大型离心压缩机和燃气轮机。在化工和炼油厂，它监控着催化裂化装置的主风机和大型锅炉给水泵。在钢铁行业，它保护着高炉鼓风机。在这些场景中，模块毫秒级的响应速度和可靠的报警输出，是触发紧急停机（ESD）、防止设备彻底损坏的最后保障。

与竞争产品的比较

与集成在通用PLC或DCS内的振动监测卡件相比，3500/32 是专用安全系统组件，其设计、认证和响应速度专为机器保护（Protection）而优化，而非仅仅用于监测（Monitoring）。它在硬件和软件层面都遵循更高的安全性和可靠性标准。与其他机械保护系统厂商（如艾默生的CSI 6500， 或申克的VibroGuard）的类似模块相比，BENTLY 3500/32 凭借其广泛的市场占有率、庞大的安装基础和成熟稳定的技术，成为了事实上的行业标准。其优势在于整个3500生态系统的完整性和互操作性，以及全球范围内的服务和支持网络。

选型建议与注意事项

1. 系统框架匹配： 必须确认模块与现有的3500系列机架（如3500/15, 3500/25）兼容，并预留了适当的槽位。框架的电源容量需能支持所有模块。

2. 传感器配套： 必须使用经本特利内华达认证的、与 3500/32 电气参数匹配的趋近式探头和延伸电缆。错误的探头会导致测量不准或模块故障。

3. 专业软件配置： 模块的所有参数（量程、报警值、报警逻辑、滤波设置等）必须使用本特利内华达的专用配置软件（如System 1或3500 Rack Configuration Software）进行设置和下载。未经正确配置的模块无法正常工作。

4. 校准与调试： 安装后，整个测量回路（包括探头、电缆、模块）应进行系统性校验，确保间隙电压、振动灵敏度等关键参数正确。

5. 安全功能认知： 必须理解该模块是保护系统的一部分。任何配置修改、旁路或测试都应遵循严格的安全工作规程（LOTO），并需获得授权，因为不当操作可能导致设备失去保护。
