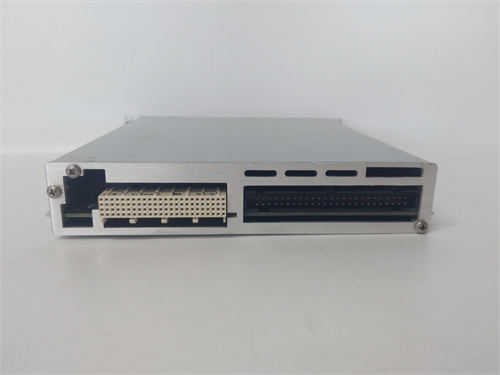

NI SCXI-1141

产品描述

NI SCXI-1141 是美国国家仪器（National Instruments， NI）公司SCXI（Signal Conditioning eXtensions for Instrumentation）模块化信号调理平台中的一款高性能滤波器模块。该模块并非传统的PLC数字量或模拟量I/O模块，而是专为高精度数据采集（DAQ）系统设计的前端信号调理组件。NI SCXI-1141 的核心功能是在信号进入数据采集卡（DAQ卡）之前，对原始模拟信号进行可配置的滤波处理，以消除噪声、抑制混叠，从而确保测量结果的准确性和可靠性。它通常与SCXI机箱、数据采集卡及NI LabVIEW软件配合使用，共同构成一个完整的高性能测量系统。将SCXI-1141集成到系统中，是提升复杂或嘈杂工业环境下信号测量质量的关键步骤。。

产品参数

• 制造商： 美国国家仪器（National Instruments）

• 模块型号： SCXI-1141， 可配置低通滤波器模块。

• 所属平台： NI SCXI 模块化信号调理系统。

• 通道数： 通常为4个独立的差分输入通道，每个通道配备独立的滤波器。

• 滤波器类型： 可编程的低通贝塞尔（Bessel）滤波器。

• 截止频率范围： 提供多个可选的截止频率（例如从10 Hz到50 kHz范围的可选档位），用户可通过模块上的DIP开关或软件进行配置。

• 滤波器特性： 贝塞尔滤波器具有线性相位响应，能最大限度地减少信号波形失真，特别适用于需要保持脉冲形状的测量。

• 输入信号范围： 支持±10 V的标准模拟电压输入范围。

• 输入连接方式： 通过SCXI机箱的背板接收来自SCXI-112x等多路复用模块的信号，或直接连接（取决于配置）。

• 增益： 通常为固定单位增益（1倍），专注于滤波功能。

• 兼容性： 需安装在NI SCXI-1000系列机箱中使用，并通过机箱与NI的PCI/PXI/PCIe等平台的数据采集卡通信。

优势与特性

1. 出色的噪声抑制能力： NI SCXI-1141 的核心价值在于其高质量的可配置滤波器，能有效滤除信号中高频噪声和工频干扰，显著提高测量的信噪比和精度。

2. 保持信号完整性（贝塞尔滤波器）： 与其他类型滤波器（如巴特沃斯、切比雪夫）相比，其采用的贝塞尔滤波器在通带内具有最平坦的群延迟，能最小化相位失真，非常适合测量脉冲、波形和瞬态信号。

3. 模块化与灵活性： 作为SCXI系统的一部分，SCXI-1141 可以与其他SCXI模块（如放大、多路复用、隔离模块）灵活组合在同一个机箱内，为不同的传感器和信号类型定制完整的前端调理方案。

4. 简化系统集成： 与NI的DAQ硬件和LabVIEW软件生态无缝集成。在LabVIEW中可方便地识别和配置模块，大大简化了系统的搭建和编程工作。

5. 高密度与可靠性： 在紧凑的模块尺寸内提供4个独立通道的滤波，节省空间。NI的工业级设计保证了其在测试测量环境下的长期稳定运行。

应用领域案例

• 振动与噪声测试（NVH）： 在汽车、航空航天领域，用于过滤加速度计、传声器信号中的高频噪声，进行精确的频率分析。

• 动态应变测量： 在结构健康监测中，对应变片电桥的输出信号进行滤波，以准确捕捉结构的动态应变和应力变化。

• 电力电子测试： 测量开关电源、逆变器的电压和电流波形时，滤除开关频率噪声，得到平滑的基波和低频谐波成分。

• 生理信号采集： 在生物医学研究中，用于心电图（ECG）、肌电图（EMG）等微弱生物电信号的抗混叠滤波。

• 传感器信号调理： 为热电偶、RTD或压电传感器等提供高质量的信号滤波通道，作为数据采集系统的一部分。

与竞争产品比较

与直接使用DAQ卡上的板载滤波器或其他品牌的信号调理模块（如德维创（DEWESoft） 的调理模块、艾法斯（Alphi） 的产品）相比，NI SCXI-1141 的特点是：

• 生态系统集成： 它深度融入NI的“SCXI机箱 + DAQ卡 + LabVIEW”生态系统，在软件配置和系统兼容性上具有天然优势。而通用滤波器可能需要额外的外部设备和复杂的配置。

• 滤波器类型专业性： 专注于提供贝塞尔滤波器这一特定优势，适合对相位保真度要求高的应用。许多DAQ卡的板载滤波器是固定的或类型不同（如巴特沃斯）。

• 平台定位： SCXI平台定位中高端、高通道数的测试测量应用。相比于一些紧凑型、一体化的数据采集仪，SCXI-1141 更适合于需要高度定制化、模块化扩展的实验室或工业测试台系统。

选型建议与注意事项

1. 确认系统架构兼容性： NI SCXI-1141 必须与NI SCXI机箱（如SCXI-1000， SCXI-1102）配合使用，并且机箱需要通过合适的接口卡（如SCXI-PCI-1001）与计算机的DAQ系统连接。确保整个信号链兼容。

2. 明确滤波需求：

   • 信号类型： 确定需要滤波的信号特性（频率范围、噪声类型）。

   • 截止频率： 根据信号的最高有效频率和采样定理（奈奎斯特频率），选择合适的低通截止频率，以有效防止混叠。

   • 相位要求： 如果需要最小化波形失真，贝塞尔滤波器的选择是正确的；如果更关注通带内的幅度平坦度，则可能需要考虑其他类型。

3. 正确配置与校准： 模块的截止频率需要通过硬件DIP开关或软件进行正确设置。虽然模块本身通常不需要用户校准，但整个测量系统（包括传感器、调理、DAQ）应进行定期系统校准以保证精度。

4. 采购正品与技术支持： 建议通过NI官方或授权代理商采购，以确保获得正品模块、最新的驱动程序和可靠的技术支持。使用非正品可能导致兼容性问题或性能不达标。更多信息请查询：NI SCXI-1141。

5. 软件与驱动准备： 确保计算机上安装了正确版本的NI-DAQmx驱动程序和LabVIEW（或其它支持NI-DAQmx的编程环境），以便能够识别、配置和从模块读取数据。

6. 安装与散热： 将模块正确安装到SCXI机箱的指定插槽。在多模块、高密度配置的机箱中，注意机箱的散热通风，避免过热影响性能。
