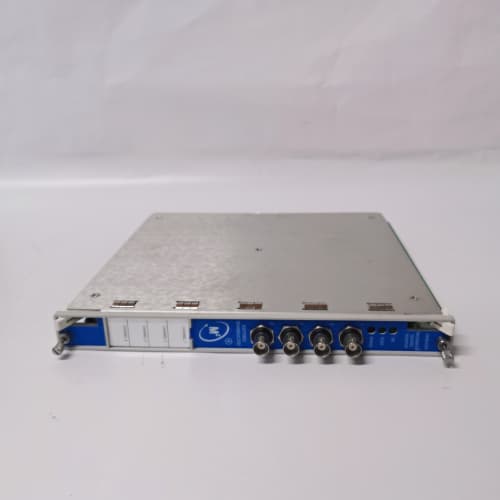

BENTLY 3500/42M 140734-02 是本特利内华达 3500 系列核心的四通道振动与位置监测模块，专为工业旋转机械的精准保护和状态监测打造，是高端设备健康管理系统的关键硬件。BENTLY 3500/42M 140734-02 可接收电涡流位移、速度及加速度传感器的多类型信号，能同时监测径向振动、轴向位置等十余项设备参数，在高速旋转设备监测中，BENTLY 3500/42M 140734-02 凭借三模冗余逻辑设计，实现组件故障下的不间断监测，有效规避设备突发故障风险。该产品可无缝融入 BENTLY 3500 机械保护系统，搭配 3500/34 继电器模块实现报警与停机的自动化联动，BENTLY 3500/42M 140734-02 的工业级抗恶劣工况设计，让其成为电力、石化等领域关键旋转设备监测的优选模块。
产品参数
- 工作电源：24VDC，500mA，适配工业标准直流供电
- 工作温度：-40℃~70℃，耐受极端高低温工业环境
- 输入信号：4V 峰峰值，兼容电涡流、速度、加速度传感器
- 频率范围：2Hz~20kHz，可捕捉高频轴承故障振动信号
- 监测精度：±1% 满量程，16 位分辨率，数据采集无偏差
- 通道配置：4 个独立监测通道，通道间无交叉干扰
- 测量功能：支持径向振动、轴向位置、差胀、偏心等十余项参数
- 防护等级：IP20，适配 3500 系列机架内安装
- 响应时间：＜1 秒，快速捕捉设备状态异常
- 输出联动：可对接 3500/34 继电器模块，实现报警 / 停机自动触发
优势和特点
- 四通道多参数同步监测：单模块可同时接入 4 路不同类型传感器，覆盖旋转设备核心监测参数，无需多模块组网，降低系统搭建成本
- 三模冗余高可靠设计：关键电路集成三模冗余逻辑，单组件故障时仍能维持正常监测，杜绝监测中断和误报警，适配安全关键型应用
- 宽信号兼容与高精度：支持电涡流、速度、加速度等多类型传感器信号，±1% 满量程精度可捕捉设备微小故障信号，实现早期预警
- 系统无缝联动：100% 适配 BENTLY 3500 系列机械保护系统，可与继电器、上位机无缝对接，实现数据采集 - 状态分析 - 安全动作的全流程自动化
- 极端工况适配性：-40℃~70℃超宽工作温域，抗工业振动、粉尘干扰，可稳定运行于炼油厂、涡轮机房等恶劣环境
- 便捷诊断与组态：支持 3500 框架组态软件编程，自带通道、传感器状态实时诊断功能，快速定位故障点，缩短设备维护时间
- 可编程报警阈值：用户可自定义多级别报警设置点，针对不同设备故障类型设置差异化预警，提升设备保护的灵活性
应用领域及应用案例
应用领域
BENTLY 3500/42M 140734-02 广泛应用于电力、石油天然气、化工、冶金等行业，核心适配高速旋转关键设备的状态监测与保护，包括燃气轮机、蒸汽轮机、发电机、大型压缩机、泵组、风机等设备，是工业核心设备健康管理系统的标配模块。
应用案例
- 电力行业：某联合循环电厂在燃气轮机监测系统中部署 BENTLY 3500/42M 140734-02，实时监测涡轮叶片振动频率，捕捉叶片侵蚀早期信号，搭配继电器模块实现超阈值自动停机，电厂涡轮机非计划停机次数减少 90%
- 石油化工：某海上钻井平台采用该模块监测压缩机群振动与轴位移，4 通道同步采集 8 台压缩机核心参数，实现远程集中监控，压缩机维护周期延长 40%，海上设备维护成本降低 35%
- 冶金行业：某钢铁企业将 BENTLY 3500/42M 140734-02 用于高炉鼓风风机监测，精准捕捉轴承磨损的高频振动信号，提前 30 天预警故障，避免风机停机导致的高炉停产，单条产线年减少经济损失超 800 万元
- 水利行业：某大型水电站在水轮发电机组改造中使用该模块，监测主轴摆度与径向振动，实时调节机组运行参数，机组运行稳定性提升 85%，无因设备故障导致的发电中断
与竞品产品的对比
| 对比维度 | BENTLY 3500/42M 140734-02 | 同类型第三方振动监测模块 |
|---|
| 通道与功能 | 4 独立通道，支持十余项参数监测，多传感器兼容 | 2-3 通道，监测参数单一，仅支持固定类型传感器 |
| 可靠性设计 | 三模冗余逻辑，组件故障不中断监测，无漏报误报 | 无冗余设计，单组件故障即停机，易出现监测盲区 |
| 测量精度 | ±1% 满量程，16 位分辨率，高频信号捕捉能力强 | ±2%-3% 满量程，分辨率≤14 位，易遗漏微小故障信号 |
| 系统兼容性 | 100% 适配 BENTLY 3500 系统，与上下游模块无缝联动 | 仅部分适配第三方系统，需额外调试，易出现通信卡顿 |
| 工况适配性 | -40℃~70℃超宽温域，抗恶劣工业环境 | 常规温域 - 20℃~60℃，仅适用于室内常规环境 |
| 故障诊断 | 自带传感器、通道实时诊断，快速定位故障 | 无专属诊断功能，故障排查需外接设备，效率低 |
| 联动能力 | 可直接对接继电器模块，实现自动报警 / 停机 | 需额外配置转接模块，联动响应延迟＞3 秒 |
选型建议和注意事项
选型建议
- 设备适配选型：针对燃气轮机、发电机等高速旋转关键设备，优先选择 BENTLY 3500/42M 140734-02，其多参数监测和冗余设计可满足高安全需求；小型泵组、风机可搭配本特利小通道监测模块
- 工况选型：在海上、冶金、极地等极端温湿度工况下，直接选用该模块，其超宽温域设计优于第三方产品；常规室内设备监测可结合项目预算综合考量
- 系统配套选型：若现有系统为 BENTLY 3500 机械保护系统，选型时搭配 3500/34 继电器模块，实现监测 - 报警 - 停机的全自动化，提升设备保护效率
- 拓展需求选型：中大型设备集群监测场景，可多台 BENTLY 3500/42M 140734-02 组网，预留 1-2 个通道接口，满足后期监测测点增加需求
- 精度需求选型：对故障早期预警要求高的场景（如精密轴承、涡轮叶片监测），优先选择该模块，其高频信号捕捉能力远优于第三方产品
注意事项
- 安装规范：需嵌入 BENTLY 3500 系列专用机架，严格按照插槽标识安装，严禁混插其他型号模块，安装前做好静电防护
- 传感器匹配：需搭配本特利原厂电涡流、速度 / 加速度传感器，避免第三方传感器导致的信号不兼容、测量精度偏差问题
- 供电要求：采用稳定的 24VDC 工业电源，电源端加装浪涌保护器，避免电压浪涌损坏模块内部采集芯片
- 布线要求：传感器线路采用屏蔽线，屏蔽层单端接地，信号线路与动力线路分开布线，间距不小于 50cm，防止电磁干扰
- 组态设置：通过 BENTLY 3500 框架组态软件进行参数编程和报警阈值设置，严禁随意更改组态参数，避免监测异常
- 维护保养：定期清洁模块接口与机架插槽，清除粉尘油污，每 3 个月进行一次通道精度校准，每 6 个月做一次全系统联动测试
- 备件储存：备用的 BENTLY 3500/42M 140734-02 需储存在干燥通风环境，温度控制在 5℃~35℃，避免阳光直射和剧烈碰撞
- 采购渠道：务必从本特利官方授权经销商采购，确保产品为原厂正品，保障原厂质保服务和技术支持，避免假冒产品导致的监测失效
