产品描述
NI SCXI-1104C是 32 通道差分模拟输入电压信号调理模块，隶属于 NI 的 SCXI 系列，适配 SCXI-1000 等全系列 SCXI 机箱，专为 ±42V AC/±60V DC 高电压信号调理设计。模块内置 10kHz 低通滤波器，可有效滤除高频噪声，通过多路复用技术将 32 路差分信号整合至单个 DAQ 设备通道，大幅扩展系统通道容量。NI SCXI-1104C具备 3 极低通滤波与短路保护功能，能衰减高电压信号适配 DAQ 输入范围，避免设备损坏。它支持外部校准，配合 NI - DAQmx 驱动及 LabVIEW 等软件使用，可实现灵活的参数配置与数据采集控制。此外，NI SCXI-1104C工作温度为 0°C - 50°C，采用模块化设计，安装维护便捷，能在工业测试、过程控制等复杂工况下长期稳定运行，满足各类高电压信号测量需求。
产品参数
| 参数类别 | 具体参数 |
|---|
| 模块类型 | 32 通道差分模拟输入电压信号调理模块 |
| 输入通道 | 32 个差分模拟输入通道 |
| 输入范围 | ±42V AC（有效值）、±60V DC |
| 滤波器 | 10kHz 截止频率（-3dB），3 极低通滤波器 |
| 通道隔离 | 通道间隔离可靠，适配高压测量场景 |
| 校准方式 | 支持外部校准，建议每年一次，需 8.5 位数字万用表 |
| 工作温度 | 0°C - 50°C |
| 兼容机箱 | SCXI-1000、SCXI-1001、SCXI-1000DC 等全系列 SCXI 机箱 |
| 软件支持 | NI - DAQmx 驱动，LabVIEW、LabWindows/CVI 等 |

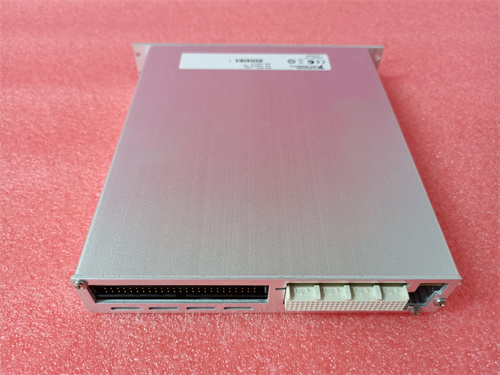

| 外形尺寸 | 4.54×10.75 英寸，配 50 针带状电缆背连接器与 96 针 DIN C 前连接器 |
| 质保期限 | 三年质保 |
优势与特点
- 宽电压适配：NI SCXI-1104C支持 ±42V AC/±60V DC 宽电压输入，适配工业现场各类高电压信号测量。
- 精准噪声抑制：内置 10kHz 低通滤波器，有效滤除高频噪声，保障信号测量精度。
- 通道扩展高效：多路复用技术将 32 路差分信号整合至单 DAQ 通道，大幅扩展系统通道容量。
- 设备安全防护：具备信号衰减与短路保护功能，避免高电压损坏 DAQ 设备。
- 软件生态完善：兼容 NI - DAQmx 驱动与 LabVIEW 等软件，配置与数据处理便捷高效。
- 模块化易维护：适配全系列 SCXI 机箱，模块化设计便于安装、更换与维护。
应用领域及应用案例
核心应用领域
- 工业过程控制：高压设备电压监测、生产线工艺参数采集与调理。
- 汽车电子测试：新能源汽车高压系统测试、电池组电压信号采集。
- 电力系统监测：电网设备电压测量、变电站信号采集与分析。
- 科研实验研究：高电压相关实验数据采集、精密仪器信号调理。
典型应用案例
- 汽车高压系统测试：某新能源车企在电池包测试中使用NI SCXI-1104C，对接高压传感器采集电池包充放电电压信号，通过 10kHz 滤波器滤除电机高频噪声，经多路复用扩展 DAQ 通道，实现 32 路信号同步采集。设备的短路保护功能避免了测试中高电压冲击，结合 LabVIEW 软件快速完成数据分析，测试效率提升 30%，测量误差控制在 ±0.1% 以内。
- 电力变电站监测：某电网公司在变电站部署NI SCXI-1104C，采集变压器、开关柜等设备的 ±60V DC 电压信号，经信号调理后上传至监控系统。模块的宽电压适配与噪声抑制能力保障了复杂电网环境下的数据准确性，投运后设备故障预警响应时间缩短 20%，维护成本降低 25%。
- 工业生产线控制：某化工企业在高压反应釜控制中采用NI SCXI-1104C，采集反应釜压力、温度等相关电压信号，通过 SCXI 机箱与 PLC 系统对接，实现工艺参数实时监测与控制。模块的模块化设计便于快速更换，减少生产线停机时间，年减少停机损失约 15 万元。
与竞品对比
| 对比维度 | NI SCXI-1104C | 竞品 1（研华 PCI-1716） | 竞品 2（NI PXIe-6363） |
|---|
| 通道配置 | 32 路差分，多路复用扩展 DAQ 通道 | 16 路单端 / 差分，无多路复用 | 16 路差分，PXIe 总线，无多路复用 |
| 输入范围 | ±42V AC/±60V DC 宽电压 | ±10V，高压测量需外接衰减器 | ±10V，高压测量适配性差 |
| 滤波性能 | 10kHz 低通滤波器，噪声抑制强 | 5kHz 滤波器，高频噪声滤除不足 | 8kHz 滤波器，滤波效果一般 |
| 系统适配 | 适配 SCXI 机箱，DAQ 扩展灵活 | 适配 PC 机 PCI 插槽，扩展受限 | 适配 PXIe 机箱，系统成本高 |
| 软件兼容 | 完美适配 NI - DAQmx 与 LabVIEW | 兼容研华 DASK，第三方软件适配一般 | 兼容 NI 软件，生态完善但成本高 |
| 维护便捷性 | 模块化设计，安装更换便捷 | 板卡式安装，维护需停机拆主机 | PXIe 模块，维护需专业工具 |
核心竞争优势：NI SCXI-1104C拥有 32 路差分通道、宽电压输入、10kHz 滤波与多路复用扩展能力，适配高压信号测量与通道扩展需求，软件生态完善，维护便捷，在工业高压信号采集领域综合性能更优。
选型建议
- 信号类型与范围：测量 ±42V AC/±60V DC 高电压信号时，优先选NI SCXI-1104C，适配性最佳。
- 通道扩展需求：需大量通道采集且 DAQ 通道有限时，其多路复用技术可大幅扩展通道容量。
- 软件与系统适配：使用 NI - DAQmx 驱动、LabVIEW 软件或 SCXI 机箱时，该模块兼容性强，保障系统稳定运行。
- 维护效率要求：工业生产线等停机成本高的场景，模块化设计可快速更换模块，减少停机时间。
注意事项
- 校准规范：NI SCXI-1104C建议每年进行一次外部校准，使用 8.5 位数字万用表，确保测量精度。
- 接线防护：接线时需做好绝缘防护，避免高电压触电；模拟量与电源线分开布线，防止信号干扰。
- 通道配置：严格按 32 路差分通道配置接线，避免通道错误导致测量异常。
- 软件设置：配合 NI - DAQmx 驱动设置正确参数，确保滤波器、校准等功能正常启用。
- 环境适配：工作温度控制在 0°C - 50°C，避免超温影响模块性能与寿命。
- 机箱兼容：安装时确认适配 SCXI - 1000 等对应机箱，保障模块稳定运行。
