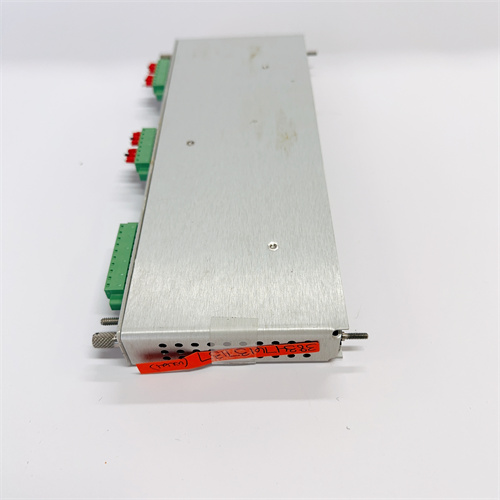

BENTLY 3500/93 135785-02C

产品描述

BENTLY 3500/93 135785-02C 是贝克休斯（Baker Hughes）旗下本特利内华达（Bently Nevada）品牌3500系列机械保护系统中的一个关键模块，具体为通信网关模块。该模块是连接本特利内华达专业的机械监测保护系统与工厂上层控制系统（如DCS、PLC）或资产管理软件的核心接口。3500/93 模块作为信息桥梁，负责采集3500框架内所有监测模块（如振动、位移、转速、温度模块）的实时数据、报警和事件信息，并将其转换为标准的工业通信协议（如Modbus TCP/IP、OPC、以太网全局数据等），安全、高效地传输至工厂网络。通过部署BENTLY 3500/93 135785-02C，用户可以将关键的设备健康状态无缝集成到全厂自动化和信息化平台中，实现从单纯的保护跳闸到预测性维护和智能化资产管理的升级。在石油、天然气、电力等关键行业，3500/93 模块是构建数字化工厂、实现设备状态可视化和优化运维决策的重要使能组件。

产品参数

• 品牌与系列： BENTLY NEVADA (Baker Hughes)， 3500 系列机械保护系统

• 产品型号： 3500/93 135785-02C (3500/93为型号，135785-02C为详细部件/版本号)

• 模块类型： 通信网关接口模块

• 主要功能： 协议转换与数据通信，将3500系统数据接入工厂网络。

• 通信接口：

  • 上行接口（连接工厂网络）： 通常为10/100/1000 Mbps以太网端口（RJ45），支持TCP/IP协议栈。

  • 下行接口（连接3500框架）： 通过3500框架背板与框架内所有监测模块高速通信。

• 支持协议：

  • 数据发布协议： 通常支持Modbus TCP（客户端/服务器）、OPC DA/UA（服务器）、以太网全局数据（EGD）等。

  • 配置与诊断协议： 支持通过网页浏览器或专用软件（如System 1）进行配置和诊断。

• 数据处理能力： 能够处理多通道、高数据速率的监测信息，并支持事件缓存。

• 配置与存储： 模块具有非易失性存储器，用于存储配置信息（如数据点映射、IP地址）。

• 电源要求： 通过3500框架背板供电。

• 安装方式： 模块化设计，可安装在3500系列框架的任何兼容槽位中（通常不占用监测模块槽位，有专用接口槽）。

• 工作温度： 适用于工业控制室环境。

优势与特点

1. 强大的系统集成能力： BENTLY 3500/93 135785-02C 提供了将专业机械保护数据融入工厂级控制与信息系统的标准化通道，消除了定制化接口的开发需求，大大简化了集成复杂度并提高了可靠性。

2. 高可靠性数据访问： 作为3500系列的原生组件，它能够以确定、高效的方式直接访问框架内所有实时和报警数据，数据延迟低，确保了上层系统获取信息的及时性和准确性。

3. 开放的通信标准： 支持多种主流工业以太网协议，使其能够与几乎任何主流的DCS、PLC、SCADA或资产绩效管理（APM）软件（如本特利的System 1™）进行通信，提供了极大的灵活性。

4. 增强的网络安全特性： 模块通常具备网络安全功能，如密码保护、访问控制列表（ACL）、可禁用不必要的服务等，有助于保护关键的保护系统网络免受未经授权的访问。

5. 简化配置与维护： 可通过直观的网页界面或专用配置工具进行设置，数据点映射和协议配置相对简便。其状态和诊断信息也易于访问。

应用领域与案例

BENTLY 3500/93 135785-02C 应用于所有已部署或计划部署3500系统，并需要将机械监测数据集成到全厂自动化网络的大型旋转设备场合。

• 应用领域： 石油天然气（海上平台、管线压缩站、炼厂）、发电（燃气轮机、蒸汽轮机、水轮机、核电站）、化工、造纸。

• 应用案例： 在一个天然气输送主干线的压缩站，多台离心式压缩机组由3500系统进行保护。站控室希望在主DCS画面上实时显示每台机组的振动值、轴位移和温度。工程师在每台机组的3500框架中安装了一块3500/93 模块，并配置为Modbus TCP服务器。站控DCS作为Modbus TCP客户端，定期从这些135785-02C 模块中读取数据。这样，操作员在DCS上就能直接看到设备健康状态，当振动超标时，DCS能发出声光报警并记录趋势，实现了保护系统与过程控制系统的深度信息融合。

与竞品对比

与使用第三方数据采集器（DAQ）或通过继电器干接点简单连接的方式相比，BENTLY 3500/93 135785-02C 作为原厂解决方案具有显著优势。

• VS 第三方数据采集器/网关： 第三方设备需要复杂的信号接线和协议驱动开发，且可能无法完全支持3500系统的所有数据类型和诊断信息。3500/93 提供的是“即插即用”的原生数字集成，数据完整、配置标准、维护简单。

• VS 干接点/模拟量硬接线： 传统方式只能传输有限的报警或4-20mA总结值，丢失了大量细节数据（如频谱、波形）。3500/93 传输的是完整的数字化信息，为高级诊断和预测性维护提供了数据基础，代表了更先进的技术方向。

选型建议与注意事项

1. 系统兼容性确认： BENTLY 3500/93 模块需与3500框架的型号和固件版本兼容。135785-02C 这一部件号指明了具体版本，选型时必须与现有系统或设计图纸一致。

2. 网络规划与配置： 规划模块的IP地址、子网掩码、网关，确保其与工厂网络兼容且不发生冲突。明确上层系统需要使用的通信协议（如Modbus TCP, OPC UA），并相应配置模块。

3. 数据点映射规划： 确定需要从3500系统传输哪些具体数据点（如通道值、报警状态）到上层系统，并在3500/93 的配置软件中做好映射表，这是集成工作的核心。

4. 网络安全策略： 将保护系统接入工厂网络时，必须评估网络安全风险。建议在3500/93 与工厂网络之间部署工业防火墙，并在模块上启用最小化的访问权限。

5. 软件与工具准备： 配置模块需要本特利内华达的专用配置工具（如运行于笔记本电脑上的软件）或通过网页界面。确保拥有相应的软件和访问权限。

6. 文档与专业服务： 在安装和配置前，务必参考BENTLY 3500/93 135785-02C的相关技术文档、配置指南和版本说明。对于首次集成或复杂网络，建议寻求本特利内华达或授权系统集成商的专业服务以确保成功实施。
