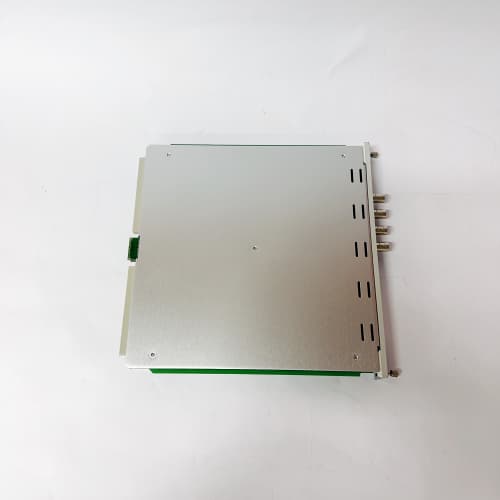

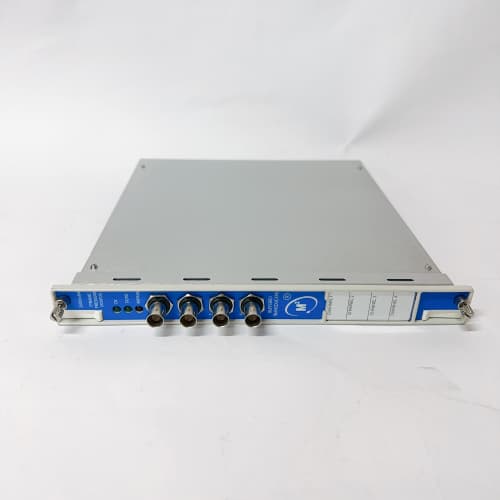

BENTLY 3500/94 147663-01

产品介绍

BENTLY 3500/94 147663-01 是美国本特利内华达公司（Bently Nevada，现为贝克休斯旗下）生产的机械保护系统3500系列中的一款核心模块。具体而言，3500/94是一款四通道继电器模块。该模块是旋转机械（如汽轮机、压缩机、发电机）安全监控系统中的关键执行组件，负责将振动、位移、温度等监测参数的超限报警信号，转化为可靠的电触点输出，用于驱动外部报警器、停机电磁阀或接入工厂紧急停车系统。在保障大型关键设备安全的最后一道防线中，BENTLY 3500/94 147663-01 扮演着至关重要的“安全卫士”角色。对于使用本特利3500系统的电厂、化工厂用户而言，深入了解BENTLY 3500/94 147663-01 的功能与配置是确保保护系统正确动作的基础。

产品参数

• 产品型号：Bently Nevada 3500/94 四通道继电器模块。

• 部件号：147663-01。

• 通道数量：4个独立通道，每个通道可独立配置和动作。

• 继电器类型：每个通道配备双刀双掷（DPDT） 的机电式继电器，提供一组常开（NO）和一组常闭（NC）触点。

• 触点容量：继电器触点具有较强的负载能力，典型值为30V DC / 2A 或 250V AC / 2A（阻性负载），可直接驱动指示灯、小型接触器线圈或报警喇叭。

• 输入控制信号：接收来自同一3500框架内其他监测器模块（如振动监测器3500/42M、轴向位移监测器3500/45）的报警或危险（Alert/Danger） TTL电平控制信号。

• 输出状态指示：每个通道配备双色LED指示灯（通常绿色表示正常/非激励状态，红色表示报警/激励状态），清晰显示继电器的实际动作状态。

• 供电方式：由3500框架的背板提供工作电源。

• 配置方式：通过本特利的专用配置软件（如System 1* 或手持编程器）对每个通道进行编程，设定其关联的监测器通道、报警类型（Alert或Danger）、延迟时间和动作逻辑。

• 安装方式：模块化设计，可插入3500系统框架的任意可用槽位。

优势与特点

1. 高可靠性与安全性设计：作为安全保护链的末端执行单元，BENTLY 3500/94 147663-01 采用高品质的机电继电器和简洁的设计，确保在接收到停机信号时能够万无一失地动作。其触点状态与LED指示完全对应，提供了直观的物理状态验证。

2. 灵活的通道配置：四个独立通道可以分别映射到不同监测参数的不同报警级别（如通道1对应振动报警，通道2对应振动危险，通道3对应温度报警等），为复杂的保护逻辑提供了灵活且经济的解决方案。

3. 强大的负载驱动能力：继电器触点可直接驱动中等功率的现场设备，无需中间放大环节，简化了系统设计和接线，降低了故障点。

4. 与3500生态系统无缝集成：作为3500系列的原生模块，BENTLY 3500/94 147663-01 在硬件接口、电源管理和软件配置上与框架控制器及其他监测模块完美兼容。其配置是系统组态的一部分，便于统一管理和文档化。

5. 易于诊断和维护：清晰的每通道LED指示灯使现场人员能够快速判断哪个保护参数触发了动作。模块支持在线热插拔更换（在框架支持且系统允许的情况下），便于快速恢复。

应用领域与案例

BENTLY 3500/94 147663-01 广泛应用于所有使用本特利3500系统的大型旋转机械保护。

• 案例一：大型汽轮发电机组振动保护
  在600MW汽轮机上，3500系统监测各轴承的振动。当任一轴承的振动值超过“危险”设定值时，对应的3500/42M振动监测器会发出信号。BENTLY 3500/94 继电器模块的相应通道接收到该信号后立即动作，其常开触点闭合，将停机信号硬接线送至汽轮机紧急跳闸系统（ETS），触发主汽门关闭，保护机组安全。

• 案例二：石油化工离心式压缩机轴位移保护
  在合成气压缩机上，轴向位移监测器（3500/45）持续监测转子的轴向位置。当位移达到危险值时，3500/94模块的指定通道动作，驱动现场声光报警器，同时另一组触点将停机信号送至压缩机防喘振控制系统和工艺联锁系统，实现分级保护。

• 案例三：风机轴承温度报警与连锁
  在大型引风机上，轴承温度通过温度监测模块（如3500/25）进行监测。BENTLY 3500/94 模块可以配置为：当温度达到“报警”值时，一个通道动作点亮控制盘上的黄色报警灯；当温度达到“危险”值时，另一个通道动作，直接切断风机电机的动力电源。

与竞品对比

与其他品牌（如艾默生CSI、申克）安全系统的继电器输出单元或通用继电器模块相比，BENTLY 3500/94 147663-01 的优势在于：

• 系统级集成与认证：它是经过整体评估的3500安全保护系统的一部分，其行为和可靠性在系统语境下得到认可。使用原厂模块能确保整个保护回路的性能和认证完整性。

• 配置与诊断的深度集成：其通道映射、延时设置等完全在3500的统一软件中完成，并与监测参数联动。而通用继电器需要外部逻辑控制，且缺乏与监测参数的直接关联诊断。

• 可靠性的针对性设计：专为机械保护应用设计，强调在关键时刻的绝对可靠动作，而非通用场合下的频繁切换。其设计简单、直接，故障模式明确。

• 维护与备件一致性：对于已安装3500系统的用户，使用原厂备件可确保电气特性、机械尺寸和软件识别的完全一致，避免兼容性风险。

选型建议与注意事项

1. 确认框架兼容性与槽位：确保该模块与您现有的3500框架型号兼容，并规划好其在框架中的安装槽位。

2. 详细规划通道分配：根据保护方案，详细列出每个继电器通道需要对应的监测器模块号、通道号以及报警类型（Alert 或 Danger），并记录在图纸或配置文件中。

3. 核实负载特性：确认每个继电器通道所驱动的外部负载（如报警灯、电磁阀线圈）的电压、电流（特别是启动电流）和类型（感性/阻性），确保在触点容量范围内。对于感性负载，建议并联续流二极管或RC吸收回路。

4. 进行正确的软件配置与测试：这是最关键的一步。必须使用本特利的配置软件对 BENTLY 3500/94 147663-01 的每个通道进行正确编程，并与相应的监测器通道关联。配置后，必须在停机或安全条件下进行逐通道的模拟动作测试，验证继电器动作和外部回路响应是否正确。

5. 接线与标识规范：严格按照端子图接线，并在接线端子上做好清晰、永久性的标识，标明通道用途（如“#1轴承振动-危险停机”）。确保接线牢固，避免松动。

6. 安全操作与定期测试：涉及保护回路的任何工作都必须遵守安全规程。机组运行时，严禁进行可能导致误动的测试。应结合机组检修，定期对保护回路进行模拟测试，并记录测试结果。必须通过本特利内华达（贝克休斯）官方或授权分销商采购原厂备件。
