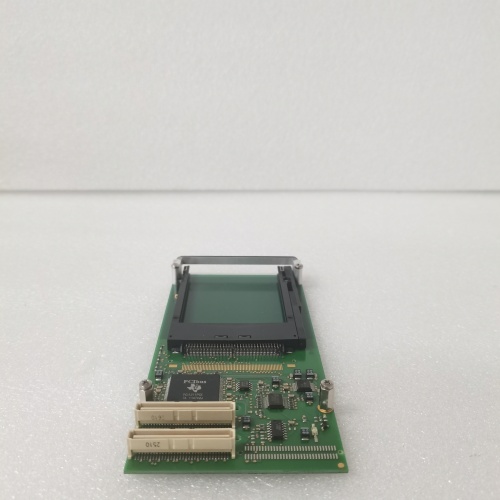

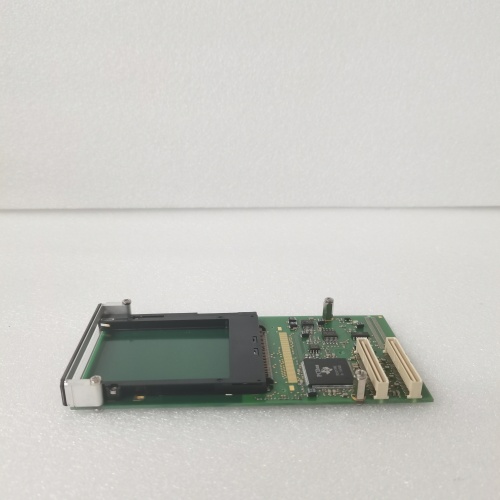

TEWS TPMC871-10

产品描述

TEWS TPMC871-10 是一款由 TEWS Technologies 公司设计和制造的高性能智能 CAN 总线接口模块，采用标准 PMC 外形。这款 TEWS TPMC871-10 模块的核心功能是为各种嵌入式计算平台（如 VME、CompactPCI 或单板计算机）提供一到两个通道的 CAN 总线接口。它采用智能设计，板载高性能处理器，能够独立处理 CAN 通信协议栈，从而大大减轻了主 CPU 的负担。TEWS TPMC871-10 广泛应用于工业自动化、交通运输、医疗设备和国防系统等需要可靠 CAN 网络连接的场合。

产品参数

• 品牌： TEWS Technologies

• 型号： TPMC871-10

• 类型： 智能 CAN 总线接口模块

• 外形： PMC (PCI Mezzanine Card)

• CAN 通道数： 通常为 2 个独立通道

• CAN 控制器： 板载高性能 CAN 控制器

• CAN 收发器： 符合 ISO 11898-2 标准

• CAN 协议： 支持 CAN 2.0B 协议

• 板载处理器： 用于处理 CAN 通信协议，减轻主 CPU 负载

• 操作系统支持： 支持 VxWorks、Linux、QNX 等多种实时操作系统

• 连接器： 前面板 D-Sub 连接器或通过 PMC 连接器引出

优势特点

TEWS TPMC871-10 最大的优势在于其智能化的设计和强大的处理能力。通过板载处理器，这款 TEWS TPMC871-10 模块能够独立处理 CAN 协议栈，包括报文过滤、时间戳生成和错误处理，显著降低了主 CPU 的通信开销，提高了系统的整体实时性能。其双通道设计允许同时连接两个独立的 CAN 网络，增加了系统集成的灵活性。该模块支持标准的 CAN 2.0B 协议，能够与各种 CAN 设备进行可靠通信。TEWS 提供了针对多种主流实时操作系统的驱动程序，使得 TPMC871-10 可以轻松地集成到不同的嵌入式软件环境中。其坚固的 PMC 外形设计，使其非常适合在恶劣的工业环境下使用。

应用案例

TEWS TPMC871-10 广泛应用于需要高可靠性 CAN 通信的嵌入式系统中。在一个列车通信网络中，基于 VME 的列车控制系统通过 TEWS TPMC871-10 模块连接到车辆的 CAN 总线，与门控单元、空调单元和制动系统进行通信，实现对列车设备的监控和控制。在工业自动化领域，一个基于 CompactPCI 的机器人控制器通过 TPMC871-10 与多个伺服驱动器和其他现场 I/O 模块交换实时数据，实现精确的运动控制。在医疗设备中，它也用于连接各种传感器和执行器。

竞品对比

与一些非智能的 CAN 接口模块相比，TEWS TPMC871-10 的优势在于其板载处理器能够分担主 CPU 的通信任务。这对于对实时性要求极高的控制系统来说至关重要，可以确保即使在 CAN 网络通信负载很高时，主 CPU 也能专注于执行核心控制算法。与竞争对手的同类 PMC CAN 模块相比，TEWS 的 TPMC871-10 以其稳健的驱动支持和在恶劣环境下的可靠性而著称。其对多种 RTOS 的支持和 TEWS 提供的中断服务示例，大大缩短了用户的开发周期。

选型建议与注意事项

在选型 TEWS TPMC871-10 时，首先需要确认您的主机平台（如单板计算机）是否有可用的 PMC 插槽，并确保其 PMC 接口的电压和信号定义与 TPMC871-10 兼容。
注意事项：

• 驱动程序匹配： 在将 TPMC871-10 集成到您的系统前，需要从 TEWS 获取与您的操作系统和 CPU 架构相匹配的驱动程序。

• CAN 总线终端： 在连接 CAN 网络时，必须确保在网络的两端正确安装了 120 欧姆的终端电阻。

• 中断分配： 在系统配置中，需要为 TPMC871-10 正确分配中断，并确保主机 BIOS 或引导程序支持对 PMC 设备的枚举。

• 环境要求： 确保模块的安装环境满足其工作温度要求。
