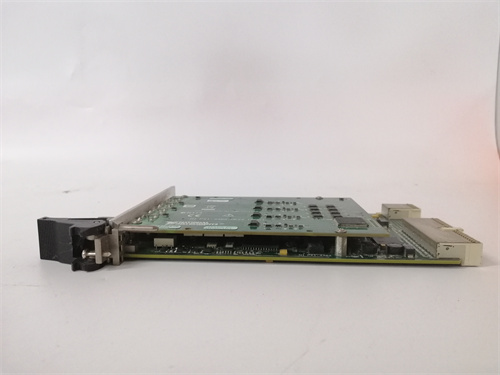

NI PXI-4462

产品描述

NI PXI-4462 是一款由美国国家仪器公司为其 PXI 平台设计和制造的高精度动态信号采集模块。这款 NI PXI-4462 模块是声音和振动测量领域的理想选择，专为需要同时进行高精度模拟输入和输出的应用而设计。它集成了四个 24 位模数转换器输入通道和一个 24 位数模转换器输出通道，能够以高达 204.8 kS/s 的速率同步采样。NI PXI-4462 广泛应用于噪声、振动与声振粗糙度测试、机器状态监测、音频测试和结构动力学分析等领域。

产品参数

• 品牌： 美国国家仪器

• 型号： PXI-4462

• 类型： 动态信号采集模块

• 系列： PXI

• 模拟输入： 4 路同步采样，24 位分辨率

• 模拟输出： 2 路同步更新，24 位分辨率

• 最大采样率： 204.8 kS/s

• 动态范围： 118 dB

• 输入耦合： AC/DC 可编程

• 抗混叠滤波： 内置

• IEPE 激励： 每通道内置 4 mA 恒流源，可直接连接 IEPE 传感器

• 软件支持： NI-DAQmx 驱动，支持 LabVIEW、C、.NET 等

优势特点

NI PXI-4462 最大的优势在于其卓越的测量精度和高度集成的信号调理功能。这款 NI PXI-4462 模块的 24 位分辨率和 118 dB 的动态范围，使其能够精确捕捉从极微弱到高强度的信号，满足最苛刻的声音和振动测量要求。其内置的抗混叠滤波器确保了在整个采样带宽内信号的真实性，避免了频率混叠误差。每通道都集成了 IEPE 恒流源，可以直接为加速度计、传声器等 IEPE 传感器供电，无需外部信号调理器，大大简化了测试系统的搭建。输入通道的 AC/DC 耦合可编程功能，使其能灵活适应不同类型的传感器和测量任务。通过 PXI 同步总线和定时模块，多个 PXI-4462 模块可以轻松实现通道数的扩展和系统级的同步。

应用案例

NI PXI-4462 广泛应用于汽车、航空航天、电子和工业制造等领域的高端测试与测量系统中。在一个汽车 NVH 实验室，工程师使用多块 NI PXI-4462 模块构建了一套多达数十通道的数据采集系统，用于测量车辆在不同运行工况下的车内噪声、发动机振动和排气系统声压。这些模块通过 PXI 机箱同步工作，确保了所有通道数据的相位一致性，为后续的声源定位和模态分析提供了高质量的数据。在飞机结构健康监测系统中，PXI-4462 被用于采集分布在机翼和机身上的大量加速度传感器的信号，用于分析结构的疲劳损伤。在旋转机械状态监测中，它也扮演着关键角色。

竞品对比

与 LMS 或 B&K 等专用声振分析系统的前端相比，NI PXI-4462 提供了一个基于开放标准 PXI 平台的、更具灵活性和扩展性的解决方案。用户可以利用 NI 丰富的软件和硬件生态，将 PXI-4462 与其他的 PXI 模块（如多功能 DAQ、数字 I/O）结合，构建一个集数据采集、信号处理、控制和人机界面于一体的完整测试系统。与通用数据采集卡相比，PXI-4462 在动态范围、抗混叠滤波和 IEPE 兼容性方面，是为声振测量量身定制的，其性能远超通用卡。NI-DAQmx 驱动的易用性和强大的软件支持，也使得 PXI-4462 的集成和编程效率远高于许多专用系统。

选型建议与注意事项

在选型 NI PXI-4462 时，首先需要根据您的应用需求确定所需的输入和输出通道数。如果通道数较多，需要规划好 PXI 机箱的槽位和带宽。
注意事项：

• PXI 机箱兼容性： PXI-4462 需要安装在 NI PXI 或 CompactPCI 机箱中，并由机箱背板供电。确保您的机箱有足够的插槽和电源余量。

• IEPE 传感器设置： 在连接 IEPE 传感器前，必须确保 PXI-4462 的输入通道已通过软件正确配置为 IEPE 模式，以提供 4 mA 恒流源。错误的设置可能损坏传感器或模块。

• 软件配置： 在 NI-DAQmx 中，需要正确配置每个通道的输入范围、耦合方式和采样率。

• 同步要求： 如果使用多个模块，并需要同步采样，需通过 PXI 触发总线进行正确配置。
