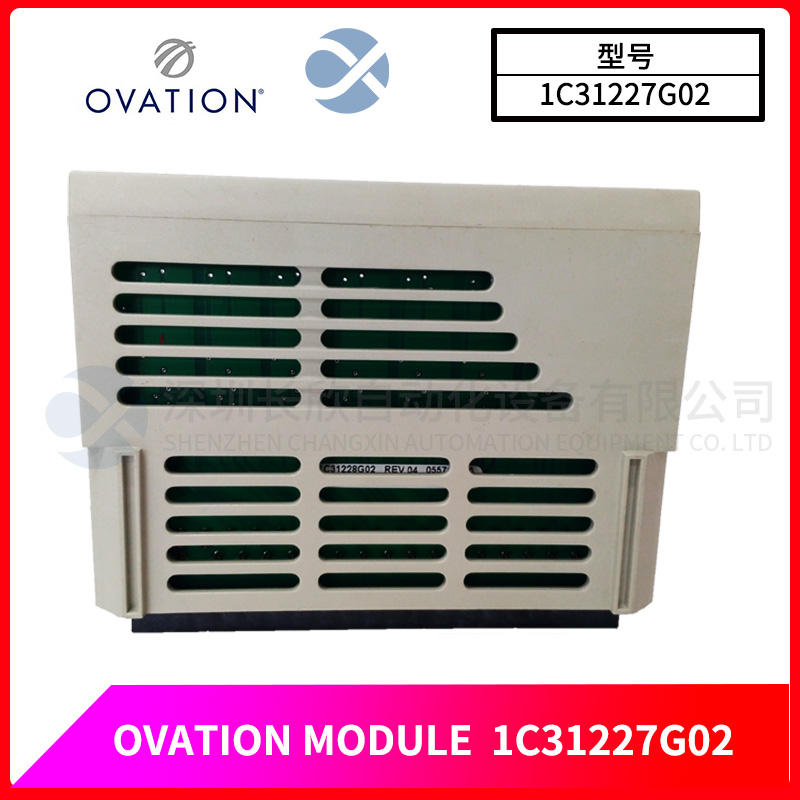

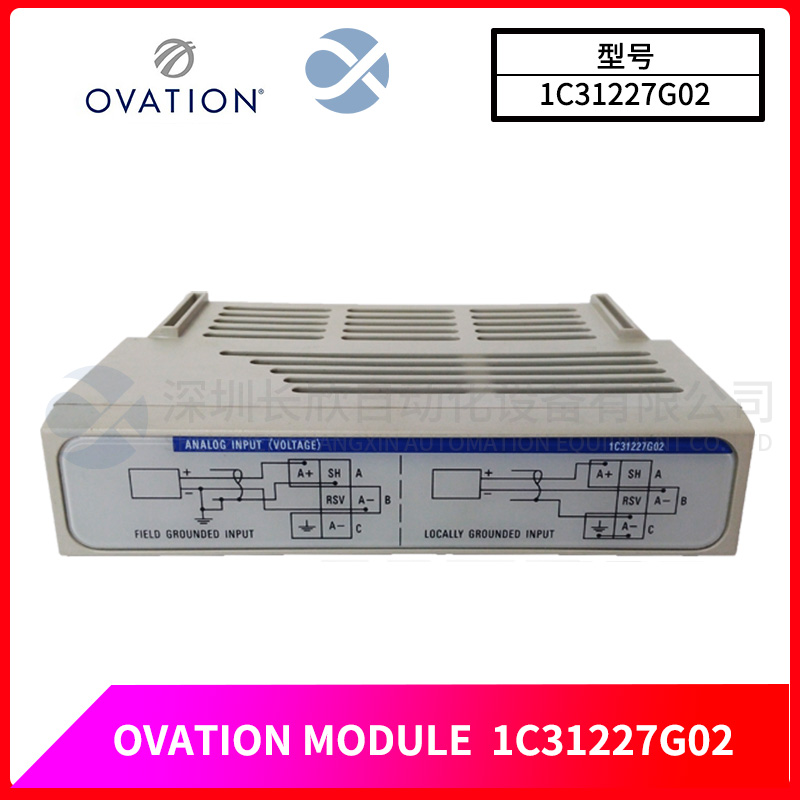

1C31227G02 OVATION 模拟输入PMOD组件

　　1C31227G02 OVATION 模拟输入PMOD组件

　　型号：1C31227G02

　　品牌：OVATION

　　重量：0.20磅

　　产品描述

　　RTD输入模块将现场测温的热电阻信号转换为与Ovation串口I／O总线匹配的数字量信号。4个单独隔离的输入通道已被编程，恒流源的电流作为现场RTD的激励电流。激励电流的值定义了输入通道的刻度范围，在微处理器的存贮器中最多可存有256个刻度范围，Ovation能为每个通道选择合适的刻度范围。

　　流经热电阻的激励电流转换为模块的输入电压，电压-频率转换器输出的频率正比于该输入电压，每个通道的频率信号经光隔离器被储存在模块的双口RAM中，以便由Ovation I/O控制器读取。

　　模拟量输入模块(RTD)的特点是：4个单独RTD输入通道，通道对地是隔离的；支持RTD的2、3、4线制连接；接受RTD输入范围为5～600Ω；输入刻度范围由软件选择；每个模块支持多种RTD类型；每个通道被单独隔离；不需要电桥或电阻器；高噪声抑制能力；电流回路断开或输入开路监测；周期的自校准（每8秒自动完成增益和零位校准）。RTD输入模块性能指标为：功耗为3.6W（典型）；热耗散12977J／h（典型值）；分辨率12Bits；响应时间为2ms（最大）；采样速度为每秒4次；精度为最大范围值O.1％；RTD类型为铂、铜和镍电阻。
