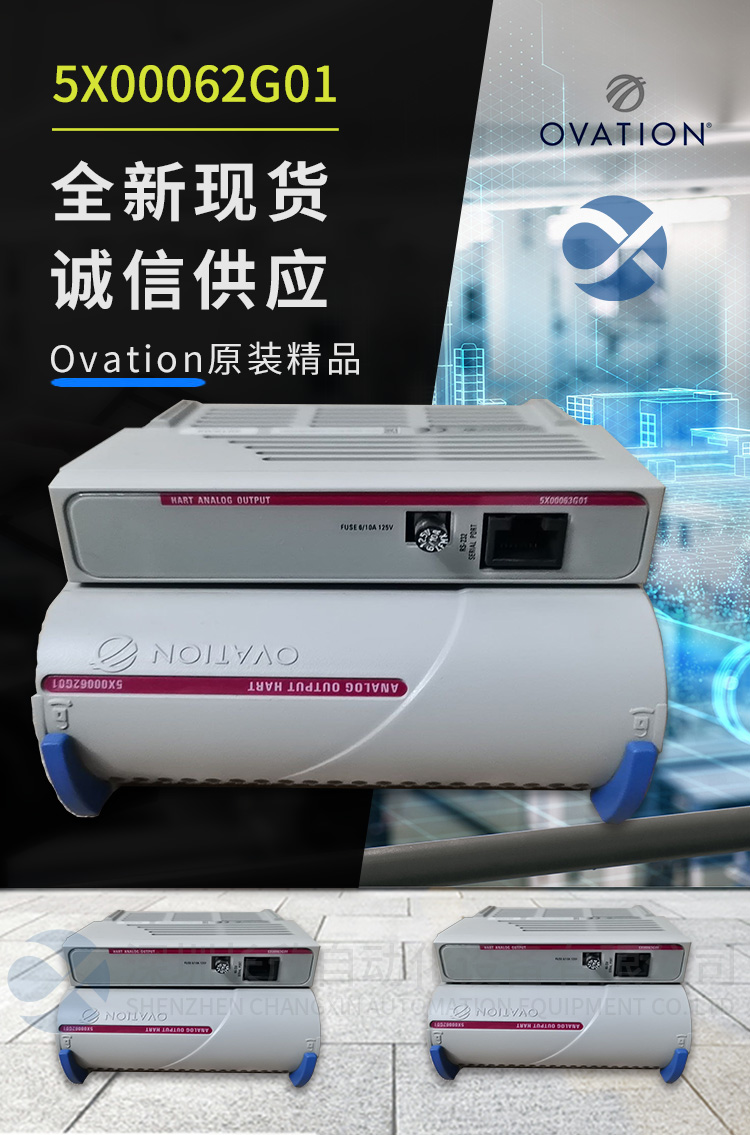

5X00062G01 OVATION 输出模块模拟

　　5X00062G01 OVATION 输出模块模拟

　　型号：5X00062G01

　　品牌：OVATION

　　重量：0.65磅

　　产品描述

　　AO模块用于将数字信号转换成相对应的模拟信号，并经端子板送有关的执行机构。AO模块有4路输出。模块输出信号可以驱动电压或电流设备。控制器的处理数据通过0vation串行I／O总线送到I／O模块，通过光隔离器再到每个数／模转换器后送到输出放大器。每一通道数/模转换器输出对产生的电流或电压提供放大，这个模拟电压或电流经特性模块后，由接线端子送往现场。

　　AO模块的特点是：单独的隔离输出；1000V绝缘隔离；12位的分辨率；高速更新；软件组态最后保持的故障安全值或复位值；输出短路保护；软件组态通信空闲时间为62ms～16s；本机或系统供电。模拟量输出模块的性能指标：功耗为3W（电压输出）和6W（电流输出）；热耗散最大为10798J／h（电压输出）和21586J／h（电流输出）；响应时间最大为2ms（电压和电流输出）；分辨率为12Bits；精度为上限值的士O.10％；每个模块的通道数为4；输出范围为O～5VDC／l～5VDC、0～10VDC、0～20mA／4～20mA；输出转换速度对应输出范围分别为10V／ms、10V／ms、2mA／ms；输出负荷对应输出范围分别为1000Ω(最大10mA)、l000Ω(最大10mA)、最大750Ω(最小0Ω)。

　　+I为电流输出正极；+V为电压输出正极；SH为屏蔽端子。AO模块的所有接线在进入模块时都要注意屏蔽和接地，进入仪表前要通过二极管保护（过压或反极性）。
