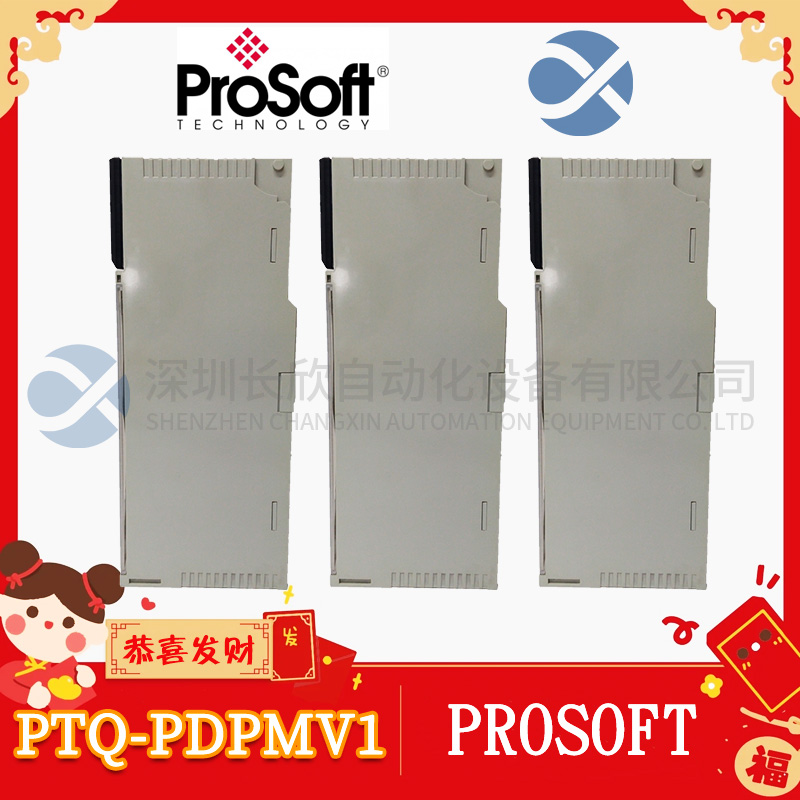

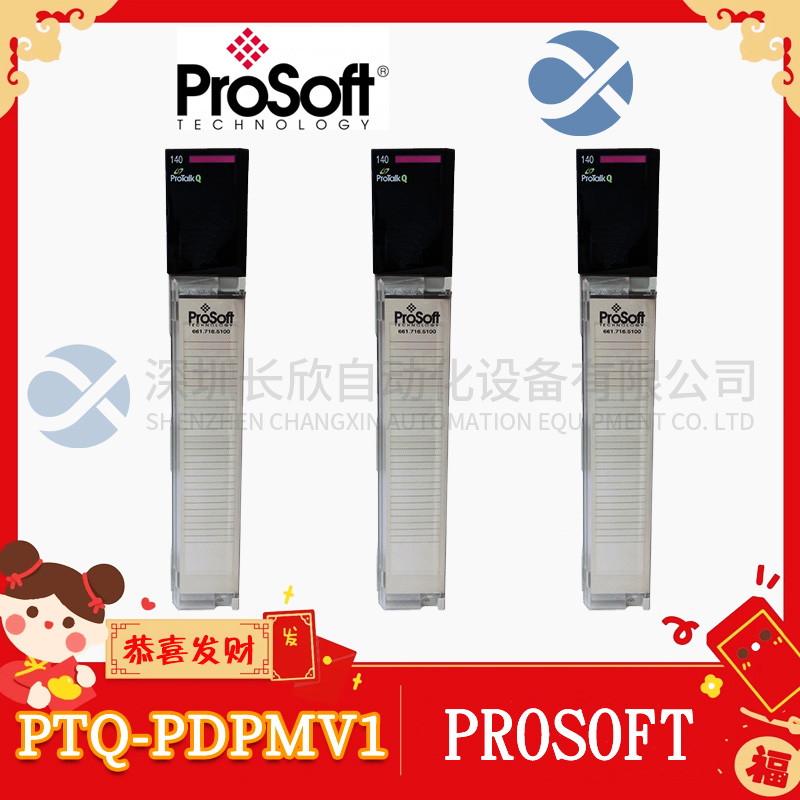

PTQ-PDPMV1 PROSOFT DP主网络量子接口模块

　　PTQ-PDPMV1 PROSOFT DP主网络量子接口模块

　　型号：PTQ-PDPMV1

　　品牌：PROSOFT

　　产品描述

　　PROFIBUS DPV1主模块是Quantum的强大通信接口处理器。根据的许可证开发，该模块包含专有技术背板技术，能够与处理器进行强大的数据交换。该模块支持符合IEC 61158标准的完整主规范。非循环的参数数据可以通过1类或2类DPV1服务传输，允许处理器，可轻松与支持PROFIBUS DPV0/V1的从属设备通信协议该模块充当PROFIBUS网络和加工机来自处理器的数据传输与上的I/O数据传输异步PROFIBUS网络。

　　一般规范

　　•单插槽-兼容Quantum背板

　　•该模块被识别为选项模块，并可访问PLC存储器用于数据传输

　　•配置数据存储在ProTalk®的非易失性存储器中单元

　　•Microsoft Windows XP、2000和NT的配置软件随附单元

　　•一个机架最多可放置六个模块

　　•本地机架-模块必须与处理器放置在同一机架中

　　•兼容所有常见的Quantum编程包，包括Concept（版本2.6或更高版本）、Unity Pro（版本2.2或更高）、ProWORX（版本2.20或稍后）（HSBY仅适用于Unity Pro环境）

　　•支持量子数据类型：3倍、4倍

　　•通过背板的高速数据传输提供了快速的数据更新时间

　　•提供梯形图文件示例

        功能规范

　　•通过ProSoft轻松使用拖放式总线视图配置界面Configuration Builder软件（请参阅PSW-PCB数据表）

　　•在线监测和修改过程数据和DPV1非循环数据从属诊断

　　•通过DP/PA耦合器或链路支持网络上的PROFIBUS PA从属设备

　　•支持多达125个带中继器的从属设备

　　•支持扩展诊断数据（DPV1）

　　•支持所有标准波特率，最高可达12 Mbits/s

　　•所有有效PROFIBUS DPV1速率下的自动波特检测

　　•支持符合PROFIdrive 3.1标准的参数读取和写入操作

　　•支持同步和冻结命令

　　•报警指示和确认处理（DPV1）

　　•支持多播和广播电报（DPV1）

　　•CRC校验和确定从属配置与处理器的一致性

　　•包括FDT/DTM PROFIBUS主传输通信DTM软件（产品编号PSW-CDTM-PDPM）

　　热备用

　　•热备用功能支持SE 140 671 CPU

　　•每个机架最多支持六个PTQ-PDPMV1热备用模块

　　•为主动主控和被动主控提供诊断和状态词

　　辅助主机运行状况

　　•PROFIBUS切换时间标称为100毫秒，不超过300毫秒

　　•具有分段网络从属数量信息的电缆断开检测

　　•PROFIBUS健康消息通过FDL ping从辅助主机生成服务

　　•无需设置参数。模块自动检测热备用系统身体的

　　•PROFIBUS DPV1 RS-485接口，带9针D外壳母连接器和隔离光电耦合器

　　•用于操作、网络中断通信的主状态LED指示灯，主令牌持有
