1746SC-INO4I SPECTRUM 模拟输出模块

　　1746SC-INO4I SPECTRUM 模拟输出模块

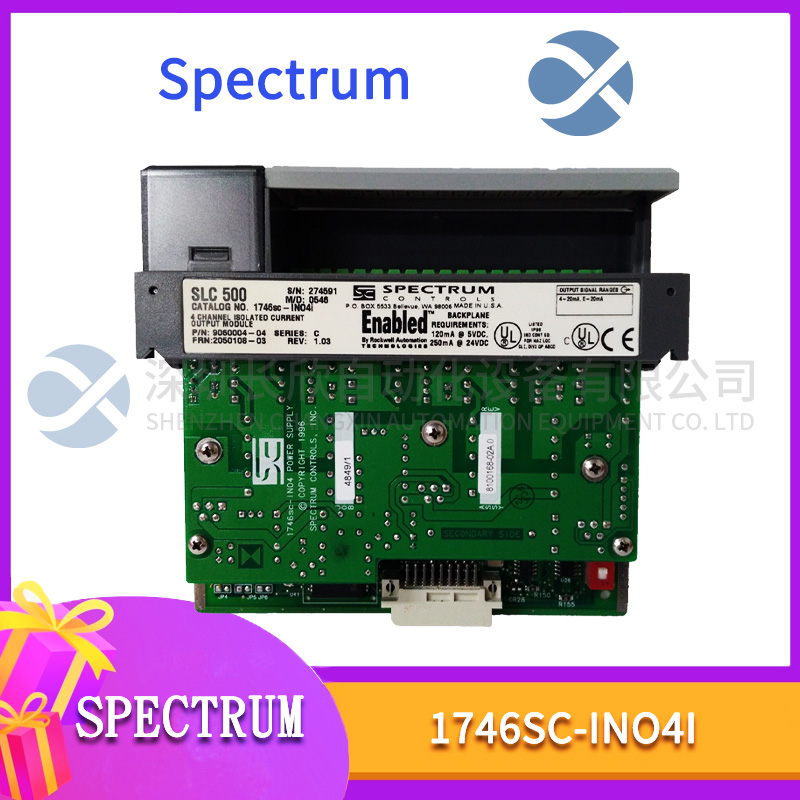

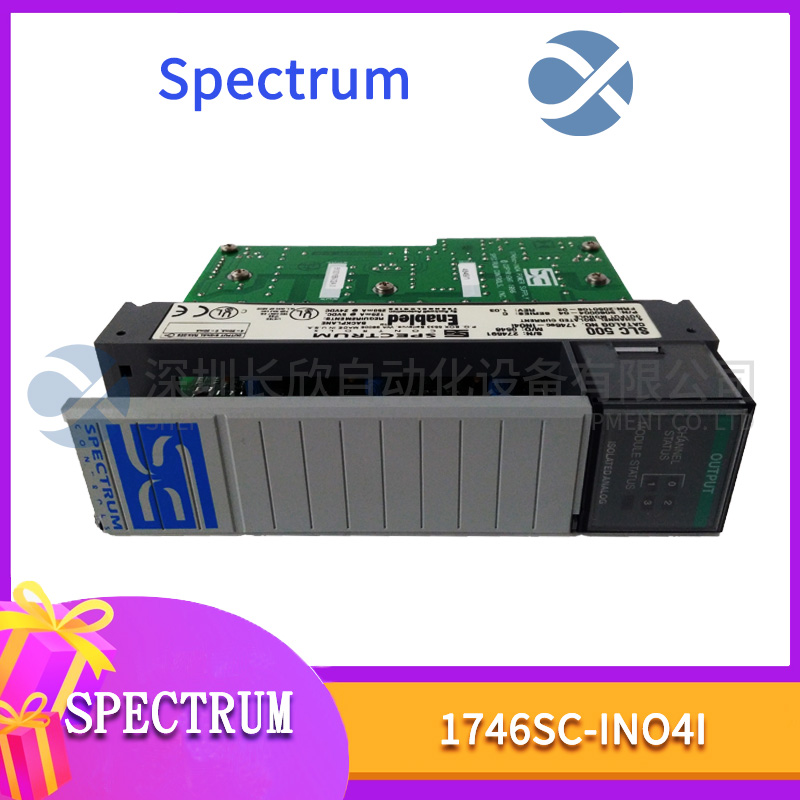

　　型号：1746SC-INO4I

　　品牌：SPECTRUM

　　产品描述

　　特征：

　　•四个隔离电流输出（INO4i）和四个隔离的电流/电压输出（INO4 vi）。

　　•提供七个输出范围（INO4vi）。

　　•一次使用任何输出类型的组合（INO4vi）。

　　•精度与专用模拟模块相当。

　　•每个通道可单独编程。

　　•使用梯形图寄存器设置或RSLogix编程软件易于配置。

　　•车载环境温度补偿，以管理过于拥挤的橱柜。

　　Spectrum Controls 1746sc-INO4I是一种模拟输出模块，具有四(4)个能够产生电流信号的隔离通道。该模块提供具有16位分辨率的0-20 mA、0-21 mA、4-20 mA输出信号。该模块是兼容SLC 500系统的Encompass合作伙伴模块。

　　1746sc-INO4I是Spectrum Controls的模拟电流输出模块。该模块具有四(4)个隔离通道输出。1746sc-INO4I占用1746输入/输出机箱中的一个插槽。1746sc-INO4I在5伏特直流电下从背板上汲取120毫安的电流，但为了最大限度地减少背板上的电流负载，1746sc-INO4I可以连接额定电压为24伏特直流电的外部电源。1746sc-INO4I有一个DIP开关，用于指定模块是从背板还是外部电源获取电源。当1746sc-INO4I上的DIP开关设置为RACK位置时，模块从背板获取电源，而模块由外部24伏直流电源供电，DIP开关应设置为EXT位置。

　　1746sc-INO4I从背板获取5伏直流电源。当模块由外部供电时，此功耗额定值相同。该模块有一个可拆卸的16位接线盒，可容纳Belden 8761屏蔽双绞线电缆。1746sc-INO4I的分辨率为16位，每次计数的电流为366纳安，每次计数的电压为320微伏。1746sc-INO4I隔离通道模拟输出模型具有自动校准可编程限制和安全状态，750伏直流光电隔离（通道到通道和现场接线到背板）。1746sc-INO4I的额定热耗散最大为4.5瓦，所有4个并行通道的最大更新时间为33.7毫秒，阶跃响应时间为1毫秒。此外，1746sc-INO4I是UL/CUL I类，2区，

　　零件号为1746sc-INO4I的SLC 500兼容模块是spectrum control制造的模拟输出模块。该模块由Allen-Bradley的合作伙伴Spectrum Controls制造。

　　Encompass合作伙伴是经Allen-Bradley批准和认证的合作伙伴，可提供与Allen-Bradley兼容的产品。

　　该模块的外观类似于实际的SLC 500模块。该模块具有四(4)个差分模拟输出通道，以16位分辨率提供0-20 mA、0-21 mA、4-20 mA，每次计数366 nA。该模块具有扩展的输出范围、自动校准、可编程限制和安全状态。该模块的数据能够格式化为16位二进制补码、缩放工程单位、缩放PID、1746-NO4格式和用户定义的比例计数。它在25度时的精度为满量程的0.08%。摄氏度和0.15%在60度。摄氏度。

　　该模块的特点通过每个通道提供750 VDC隔离来提高系统可靠性，从而消除导致模块高分辨率数据转换的噪声串扰。为机架和处理器保护的背板现场布线提供了相同的隔离等级。
