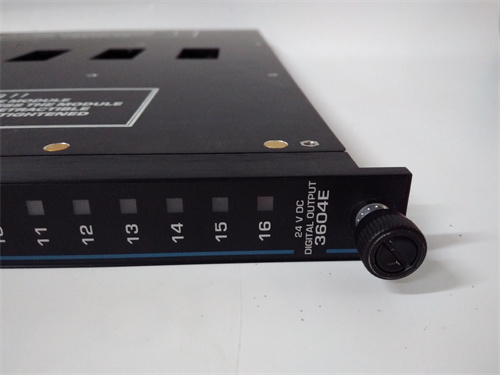

TRICONEX 3604E：数字量输出模块

产品描述

TRICONEX 3604E 是英维思（Invensys，现属施耐德电气）旗下Triconex品牌的安全仪表系统（SIS）中的关键组件，专为高完整性、高可靠性的安全关键应用而设计。作为Tricon三重模件冗余（TMR）控制系统的一部分，TRICONEX 3604E 是一款数字量输出模块，其核心功能是将TMR控制器做出的安全逻辑决策，转换为可靠的物理动作，以驱动现场执行机构（如紧急切断阀、报警器、停机设备等），从而实现安全联锁或紧急停车（ESD）。该模块严格遵循安全标准设计，内置多重诊断和故障检测机制，确保在过程工业中达到最高的安全完整性等级（SIL 3）。对于需要极致可靠性的安全系统工程师而言，TRICONEX 3604E 是实现最终安全动作的关键一环。关于 TRICONEX 3604E 的认证和配置信息，请参阅施耐德电气官方发布的Triconex系统文档。

产品参数

• 产品类型： 安全数字量输出模块

• 制造商系列： 英维思（施耐德电气）Triconex 安全系统

• 模块型号： 3604E

• 架构： 三重模件冗余（TMR）。包含三个独立的、同步工作的处理器通道，通过“三取二”表决机制产生单一、正确的输出。

• 输出点数： 通常为8点或16点隔离输出（具体取决于硬件版本）。

• 输出类型： 通常为继电器输出或高可靠性的固态电子输出，用于开关控制。

• 负载电压/电流： 支持常见的工业电压等级（如24 VDC, 120 VAC等），每通道具有规定的负载驱动能力。

• 诊断功能： 全面的在线诊断，包括输出回路验证（VOT）、输出电流监测、模块健康状态检查、通道间比对等。

• 故障安全状态： 设计为故障安全型（de-energized to trip）。在检测到内部故障、电源丢失或接收到安全命令时，输出会强制切换到预定义的安全状态（通常为“断开”）。

• 通信接口： 通过专用的TriBus背板与Tricon控制器的主处理器模块通信。

• 热插拔： 在运行系统中支持模块的热插拔更换，以维护系统可用性。

优势与特点

• 极高的安全完整性： 经过认证，适用于SIL 3安全应用，满足IEC 61508/61511标准要求。

• TMR架构的容错能力： 三个独立通道的设计使其能够容忍单点甚至某些双点故障，而不会引发误停车或危险失效，大大提高了系统可用性和安全性。

• 强大的诊断覆盖率： 先进的诊断技术能够检测出超过99%的潜在危险故障，确保故障被发现并导向安全状态。

• 灵活的现场接口： 支持多种输出类型和负载，适应不同的现场执行设备需求。

• 可靠的运行记录： Triconex系统在全球石油天然气、化工、核电等关键领域拥有数十年成功的应用历史，3604E 模块是这一可靠传统的组成部分。

• 集成化的工程与维护： 可与Triconex专用的编程和诊断软件（如Tristation 1131）无缝集成，便于配置、监控和故障排查。

应用领域案例

• 石油与天然气： 在海上平台或炼油厂中，触发紧急关断阀以隔离烃类物料，或启动消防喷淋系统。

• 化工行业： 在反应器超温或超压时，启动紧急泄放或快速冷却系统。

• 火力发电： 在锅炉出现危险状况时，触发主燃料跳闸（MFT）。

• 油气管道： 在检测到管道泄漏或压力异常时，启动管线紧急截断。

• 制药行业： 在关键的发酵或化学反应过程中，执行安全联锁以保护产品安全和人员设备。

与竞争产品对比

TRICONEX 3604E 的直接竞争对手是其他顶级安全系统厂商的同类输出模块，例如 Honeywell Safety Manager的DO模块、HIMA的DO模块 以及 Siemens S7-400H/F安全系统的输出模块。与它们相比，3604E 的核心竞争优势在于其久经考验的TMR硬件架构，提供了独特的从传感器到执行器的三重化路径，在复杂故障模式和共因失效方面的防护能力受到业内高度认可。相比于一些采用“二取一”（1oo2）或软件冗余架构的系统，Triconex的TMR硬件方案在响应速度和确定性方面具有特点。

选型建议与注意事项

1. 系统兼容性： TRICONEX 3604E 必须与Triconex TMR控制器（如Trident, Tricon CX等）及相应的机架、电源模块配套使用。严禁与其他品牌的PLC或DCS混用。

2. 安全生命周期管理： 其应用必须纳入完整的安全生命周期（按照IEC 61511），包括安全要求规格书（SRS）制定、设计、安装、调试、操作和维护。模块本身不能单独保证安全功能。

3. 严格的配置管理： 模块的配置（如故障安全状态定义、表决逻辑）必须通过授权的工程软件完成，任何修改都需遵循严格的管理变更（MOC）流程。

4. 负载设计与校验： 必须仔细计算所连接负载（如阀门电磁阀）的浪涌电流和持续电流，确保在模块规格范围内。强烈建议定期进行输出回路测试（VOT）以验证其功能完整性。

5. 备件策略： 由于涉及安全，必须从施耐德电气或其授权分销商处采购原厂正品备件。使用翻新件或假冒件会带来不可接受的安全风险，并可能使系统认证失效。

6. 专业知识和培训： 对 TRICONEX 3604E 及所在系统进行设计、编程、维护的人员，必须接受过Triconex系统和功能安全方面的专门培训。
